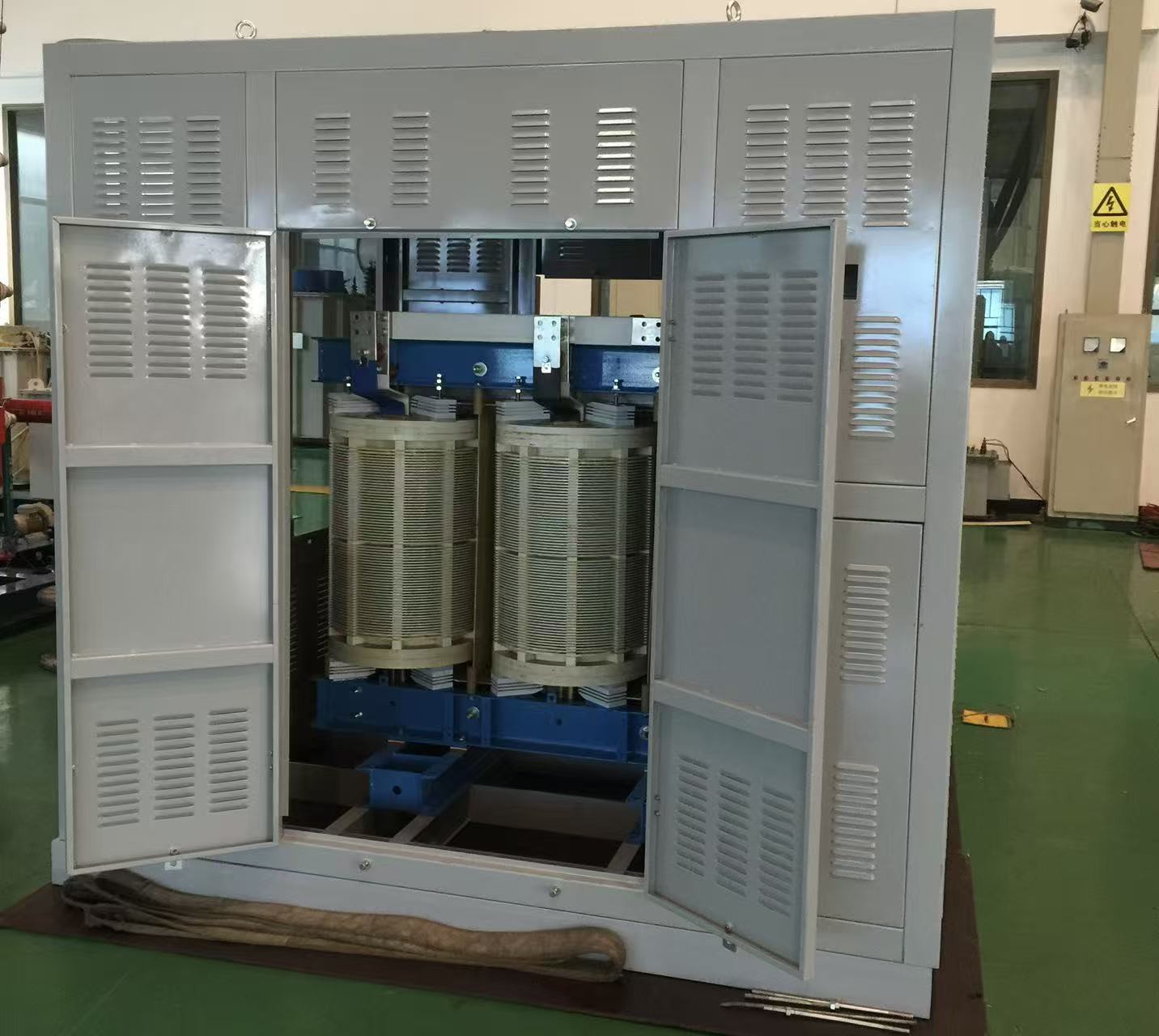

VPI quru tip transformatoruna ümumi baxış











































I. Standart xüsusiyyətlər

1. Uyğunluq: Universalallıq və təhlükəsizliyi təmin etmək üçün GB, IEC, CSA, ANSI / IEEE, UL və NEMA standartlarına cavab verir.

2.Voltaj performansı:​

• Maksimum gərginlik gücü: 35 kv
• Aşağı {{0- gərginlikli çıxış: 0.208, 0.24, 0.48, 2.4 və 4.16kv kimi konfiqurasiyalar
• Əsas izolyasiya səviyyəsi: yüksək izolyasiya standartlarını (VPI prosesinin əsas üstünlüyü) təmin edən 125 kv (sınaqdan keçirilmiş)

3. Güc aralığı: Müxtəlif tətbiq ssenariləri üçün uyğun 20 mVVA qədər.

4. Tezlik uyğunluğu: 50hz və ya 60hz dəstəkləyir.

5. İzolyasiya və sarımlar:​

• İzolyasiya sistemi: 220 dərəcə yüksək - temperatur izolyasiya sistemi (VPI prosesi izolyasiya sabitliyini artırır)
• Dolama materialları: alüminium və ya mis variantları; Doldurma temperaturu yüksəlir seçimləri: 80 dərəcə, 115 dərəcə, 150 dərəcə
• Dizayn: ± {{1- voltaj (ht) tərəfində, hər bir addım 2,5% ({{5 {5- vasitəsilə həyata keçirilən bağlantılar)

6. Struktur və qorunma:​

• Əlavə seçimləri: Nema növləri 1, 12, 3r, 4, 4x, uyğunlaşdırılmış IP reytinqləri ilə xüsusi ehtiyaclara uyğunlaşdırılmışdır; NEMA 1 qiymətləndirilmiş qapaqlar, soyutma üçün qapalı havalandırma dəstəkləyir
• Örtük: Davamlı ANSI 61 boyası korroziyaya qarşı müqavimət
• Köməkçi dizayn: qaldırma müddəaları, çıxarıla bilən panellər (asan təmir üçün) və baza - quraşdırılmış vibrasiya izolyasiya padləri daxildir (səs-küyü və aşınma)

7. Təhlükəsizlik və şəxsiyyət:​

• Torpaqlama sistemi: ANSI {{0- standart yerüstü yastıqlar və əsas qayışlarla təchiz olunmuşdur
• Şəxsiyyət: Asan istinad üçün parametrlər və məftil diaqramları olan lövhələr
• Seysmik müqavimət: Zəlzələ üçün OSHPD sertifikatı - meylli ərazilər

8. Monitorinq və xitam:​

• Doldurma temperatur göstəricisi (marshalling qutusu ilə)
• Kabel ucu / avtobus kanalının xitam verilməsi

9. dolama bağlantı qrupları: Din 11, Dyn1, DDo, Dyn5 və ya müştəri tələblərinə görə dəstəkləyir.



II. Könüllü Xüsusiyyətlər və Aksesuarlar

1. İstilik yayılması genişləndirilməsi: 133% FA KVA reytinqi üçün azarkeşlər; Gələcək fan naqilləri və nəzarət müddəalarını idarə edir.

2. Bağlantı və qorunma:​

• Tam {{0- uzunluğu mis torpaq avtobusu
• Zərbə göstəricisi: Monitorinqi üçün avadanlıq statusu və təmir ehtiyacları üçün mexaniki bir cihaz
• Çox uzun - davamlı korroziya qorunması üçün poliuretan palto
• Ekranlı havalandırma açılışları

3. Nəzarət və izləmə:​

• Uzaqdan və Avtomatik İdarəetmə Paneli: Təkmilləşdirilmiş avtomatlaşdırma üçün RTCC və AVR ilə birləşdirilmişdir
• Kosmik qızdırıcılar və uyğun termostatlar
• Temperatur monitoru / fan nəzarətçisi

4. Struktur və komponentlər:​

• Menteşəli panellər və knockdown əlavələri
• Elektrostatik qalxan
• Flex rəhbərlik edir
• Birləşdirilmədən çarxlar
• Off - dövrə kran açarı

5. Xüsusi komponentlər: Reaktorlar, su - soyudulmuş reaktorlar, həbslər; Xüsusi tətbiq ssenariləri üçün özelleştirme dəstəkləyir.







Viii. Test



Gündəlik testlər

• Dolama müqavimət ölçülməsi:Düzgün keçiricilik və əlaqələri yoxlayır.
• Gərginlik nisbəti və fazanın yerdəyişmə yoxlanılması:Düzgün növbələrin nisbəti və vektor qrupunu təsdiqləyir.
• Qısa - dövrə maneəsi və yük itkisi ölçülməsi:Yük performansı üçün əsas parametrləri müəyyənləşdirir.
• Polarite və faza əlaqəsi yoxlanışı:Düzgün dolaşıq əlaqələri təmin edir.
• YOX - yük itkisi və cari ölçmə:Core performansı 90% və qiymətləndirilmiş gərginliyin 110% -i qiymətləndirir.
• Testə qarşı tətbiq olunan gərginlik:Sarımlar və torpaq arasındakı əsas izolyasiya gücünü təsdiqləyir.
• Testə tab gətirən gərginlik:{{0- növbə və təbəqə izolyasiya bütövlüyü yoxlayır.

Testlər yazın

• Temperaturun artması testi:Transformatorun istiliyi tam yük altında yaymaq qabiliyyətini təsdiqləyir.
• Səs səviyyəsinin ölçülməsi:Əməliyyat zamanı əsas və dolama səs-küyü ölçür.
• Qısa - dövrə testə tab gətirin:Xarici qısa - sxemlərinə qarşı mexaniki və istilik gücünü nümayiş etdirir.
• Yıldırım impulsu testi:Küləyin yüksək -} gərginlik artırmaq qabiliyyətini yoxlayır.

Xüsusi testlər

• Qismən axıdılması ölçülməsi:Daxili izolyasiya qüsurlarını müəyyənləşdirir və ölçür.
• Aksesuarlar funksional test:Soyutma azarkeşlərinin, temperatur nəzarətçilərinin və s. Düzgün işləməyi təmin edir.





1. İzolyasiya sistemi və emprenye keyfiyyəti

• VPI Prosesi:Transformer, bir sinif h (adətən silikon və ya epoksi) takuum və təzyiq altında izolyasiya edən lak ilə hopdurulur. Bu, hava ciblərini aradan qaldırmaq, -} davamlı, möhürlənmiş dolama nəmləndirilməsi və nəm yaratmaq təmin edir.
• İzolyasiya sinfi:Standard VPI transformatorları F (155 dərəcə) sinifdir, lakin H (180 dərəcə) materialdan istifadə edin. Bu, əhəmiyyətli bir termal marj təmin edir, uzunömürlülük və həddindən artıq yükləmə qabiliyyətini artırır.
• Ətraf mühitin qorunması:VPI möhürü, nəm, kimyəvi maddələr, toz və duz spreyindən mükəmməl bir qoruma təklif edir, sərt sənaye, dəniz və ya sahil tətbiqetmələri üçün ideal hala gətirir (adətən IP20-IP23 standartları, ip56-a qədər olan örtüklər).

2. İstilik performansı və soyutma

• Temperaturun yüksəlməsi:Tətbiqin yük profilinə əsasən temperaturun artması reytinqini seçin. Daha aşağı bir temperatur artımı (məsələn, 80 dərəcə və ya 115 dərəcə) daha böyük bir nüvə və dirijoru göstərir, daha yüksək səmərəlilik və daha uzun ömür, davamlı ağır yüklər üçün idealdır.
• Soyutma metodu:Standart bir (hava təbii). Daha yüksək reytinqlər və ya məhdud boşluqlar üçün, potensial artırmaq üçün azarkeşlərlə AF (hava zorlanması) müəyyən edilə bilər, ancaq bu, bu, mürəkkəblik və fan sistemindəki bir asılılıq əlavə edir.
• Aşırı yükləmə qabiliyyəti:Sağlam sinif H izolyasiya sistemi, -} -} ilə müqayisədə daha yaxşı həddən artıq yükləmə performansına imkan yaradır və ya rezinləşdirilmiş və ya qatran - - Cast transformatorları.

3. Elektrik performansı və sağlamlıq

• İmpuls səviyyəsi (BIL):VPI prosesi çox ardıcıl izolyasiya divarında nəticələnir. Əsas impuls səviyyəsinin (BIL) sisteminizin artması və ildırım tutması reytinqi üçün kifayətdir.
• Qısa - dövrə vurulur:Transformatorun sistem qorunmasında müəyyən edilmiş müddət üçün bir günah cərəyanının mexaniki və istilik stresslərinə tab gətirmək üçün trans-tipli və tipli olanı yoxlayın.
• Harmonik işləmə:Əhəmiyyətli olmayan {{0- xətti yükləri (məsələn, VFDS, İT avadanlığı) olan tətbiqlərdə a göstərinK - amilvə yaHarmonik yüngülləşdiriciMüvafiq ölçülü neytral dirijorlar və bəlkə də nüvədə olan Flux sıxlığı ilə dizayn.

4. Səmərəlilik və itkilər

• YOX - yük itkisi (əsas itkisi):Əsas materialdan və dizayndan asılı olan sabit bir zərər. Aşağı {{1- yük itkisi, transformatorun 24/7 enerjisi olduğu tətbiqlər üçün kritikdir.
• Yük itkisi (mis itkisi):Dolama müqavimətindən asılı bir zərər. Aşağı yük itkisi daimi yüksək yükləmə ilə tətbiqlər üçün vacibdir.
• Enerji səmərəliliyi standartları:Müvafiq regional səmərəlilik standartlarına cavab verən və ya keçən və ya aşan və ya aşan bir transformator seçin (məsələn, DOE 2016, NRAN, AB ECodesign).

5. Ətraf mühit və təhlükəsizlik mülahizələri

• Yanğın təhlükəsizliyi:Birincili üstünlük. VPI Transformers, yanan mayelərdən istifadə etmir, binaların içərisində, yüklərin yaxınlığında, yüksəlişlər, yüksəkliklərdə və minimal yanğın riski olan tunellərdə tunellərdə quraşdırmaq üçün təhlükəsizdir.
• Ətraf mühitə təsir:Heç bir yağ torpaq və ya su çirklənməsi riski yoxdur. -} həyatının sonunda tam təkrar emal edilə bilər.
• Səs səviyyəsi:Səs səviyyəsini (DB (A)) doğrulayın (məsələn, Office binaları, xəstəxanalar) üçün tələblərə cavab verir.

6. Fiziki və quraşdırma amilləri

• Ölçü və çəki:VPI transformatorları eyni reytinqin, quraşdırma və qənaət etmək üçün eyni reytinqin qatran transformatorlarından daha çox kompakt və yüngüldür.
• Əlavə tip:Ətraf mühitə əsaslanan İncəsənət Mühafizəsi (IP) kodunu seçin. Sualtı (IP00) Açıq (IP00), açıq və ya sərt sənaye saytları üçün tamamilə qapalı (IP54) düyməsinə daxilində quraşdırılmış - üçün.
• Bağlantılar:Terminal tənzimləməsini təmin edin (məsələn, ön {{{{2 {{{{{- giriş, kabel qutusu ölçüsü) kabeliniz üçün uyğundur.

7. Etibarlılıq, standartlar və xidmət

• İstehsalçının nüfuzu və zəmanət:Sübut edilmiş bir iz rekordu və güclü bir zəmanət olan bir istehsalçı seçin.
• Standartlara uyğunluq:Transformator beynəlxalq standartlara uyğun olaraq hazırlanmalı və sınaqdan keçirilməlidir (məsələn, IEEE C57.12.01, IEC 60076).
• Xidmət və dəstək:Texniki dəstək, ehtiyat hissələri və -} satış xidmətinin ardından texniki dəstək.
