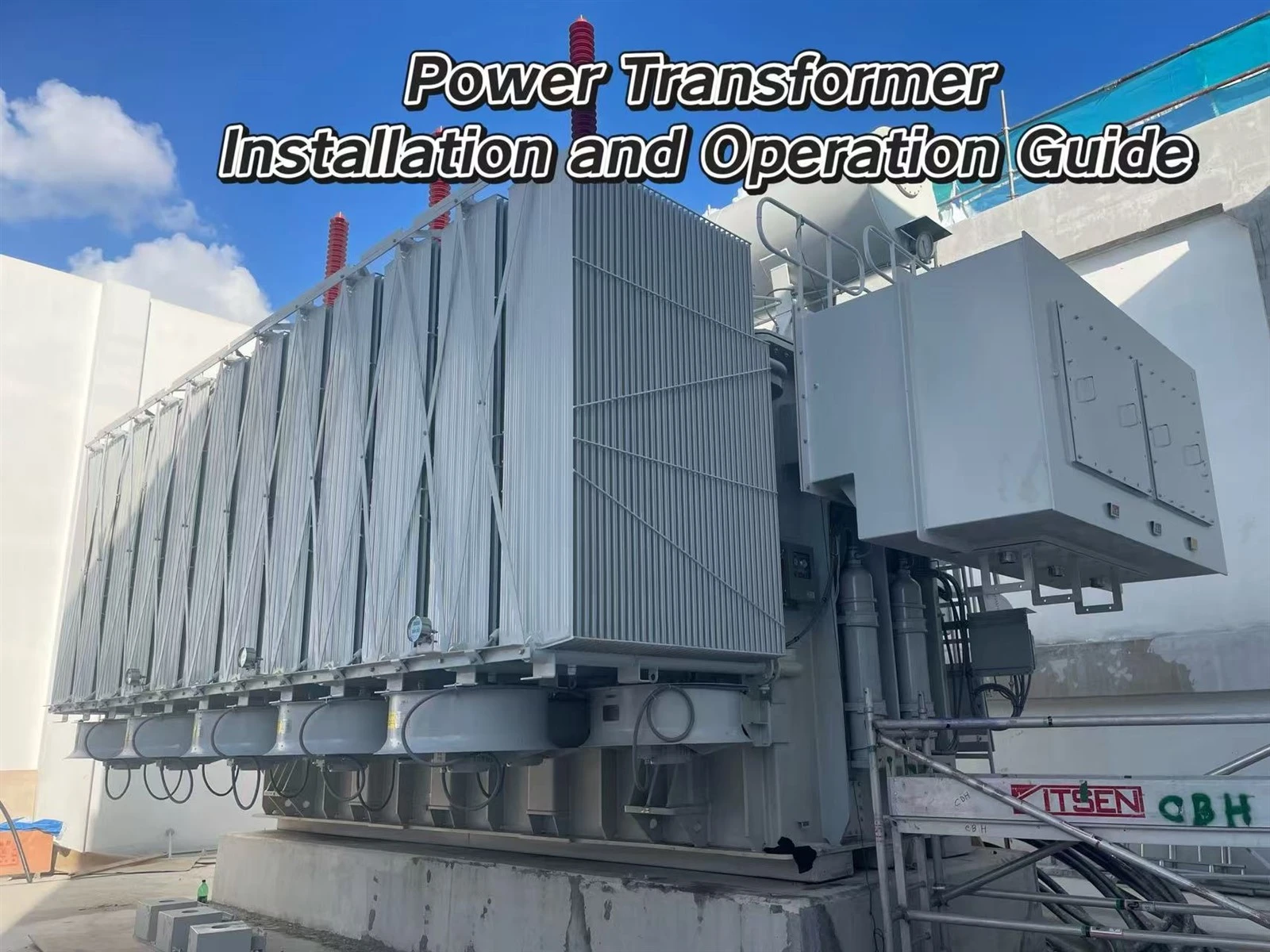

Güc transformatorunun quraşdırılması və istismarı təlimatı









Bu təlimat yağlı güc transformatorlarının daşınması, quraşdırılması, qəbulu və ilkin istismarı- üçün hərtərəfli texniki sənəd kimi xidmət edir. O, həm istehsalçının spesifik tələblərini, həm də tətbiq olunan sənaye standartlarını- özündə birləşdirərək, zavodda çatdırılmadan uğurlu istismara verilməsinə qədər tam həyat dövrünü əhatə edir. Bu sənəd quraşdırma podratçıları, istismara verən mühəndislər və güc transformatoru layihələrində iştirak edən yarımstansiya operatorları üçün nəzərdə tutulub.

Tətbiq olunan standartlar:

• GB 50148-2010: Güc transformatorlarının, yağa batırılmış reaktorların və alət transformatorlarının tikintisi və qəbulu üçün kod
• GB 50150-2016: Elektrik Avadanlığının Təhvil-Təslim Testi üçün Standart
• DL/T 572-95: Güc transformatorunun iş kodu
• GB 26860-2011: Elektrik Energetikası Sənayesi üçün Təhlükəsizlik Kodu - Elektrik Stansiyaları və Yarımstansiyaların Bir hissəsi
• GB/T 6451-2015: Yağlı Güc Transformatorları üçün Texniki Parametrlər və Tələblər

110 kV və daha yuxarı transformatorlar üçün istehsalçının zavod sınaq qeydləri, istismar təlimatları və digər texniki sənədlər nəzərdən keçirilməli və layihə arxivinin bir hissəsi kimi saxlanılmalıdır.











2.1 Qaldırma tələbləri

Əsas gövdəni qaldırarkən, tankdakı bütün qaldırıcı qapaqlar sinxron şəkildə qaldırılmalıdır. Hər qaldırıcı iplə perpendikulyar arasındakı bucaq 30 dərəcədən az və ya ona bərabər olmalıdır. Tranzit zamanı sabitliyi təmin etmək üçün məhsulun ağırlıq mərkəzi avtomobilin yükləmə mərkəzinə uyğun olmalıdır.

2.2 Avtomobil nəqliyyatının şərtləri

Tikinti tərəfi ümumi istifadədə olan yoldan quraşdırma sahəsinə qədər olan marşrutun transformatorun daşınması üçün uyğun olduğunu yoxlamalıdır. Aşağıdakı şərtlər yerinə yetirilməlidir:

• Düz yolun eni: 3,5 m-dən çox və ya ona bərabərdir
• Əyri yolun eni: 18 m-dən çox və ya ona bərabərdir
• Hava xəttinin təmizlənməsi: 4,6 m-dən çox və ya ona bərabərdir
• Yol qradiyenti: 15 dərəcədən az və ya ona bərabərdir
• Yol səthi düz yamaclar olmadan düz olmalıdır
• Yol ümumi daşınma ağırlığını daşımaq qabiliyyətinə malik olmalıdır.

2.3 Meyil məhdudiyyətləri və sürət

Yolda daşıma və ya əllə idarəetmə zamanı şaquli oxun meyl bucağı 15 dərəcədən az və ya ona bərabər, üfüqi oxun isə 10 dərəcədən az və ya ona bərabərdir. Əllə idarəetmə sürəti 5 m/dəq-dən az və ya ona bərabərdir və dəmir yolu çəkmə sürəti 5 m/dəq-dən az və ya ona bərabərdir. Transformatoru relslərə çəkməzdən əvvəl əyləc qurğuları söndürülməlidir, təkərlər kifayət qədər yağlanmışdır.

2.4 Azot-Doldurulmuş və Neft-Doldurulmuş Nəqliyyat

Azotla-doldurulmuş nəqliyyat:Azot şeh nöqtəsi-< -40 dərəcə , azotun təmizliyi 99,9%-dən çox və ya ona bərabər, çənin daxili təzyiqi 30kPa-dan çox və ya ona bərabərdir. Tranzit zamanı çən təzyiqi müsbət qalmalı və normal temperaturda 10kPa-dan yuxarı nəzarət edilməlidir; təzyiq düşərsə, keyfiyyətli qazla doldurulması tələb olunur.

Yağla-doldurulmuş nəqliyyat:Yağ xəttini çən çənindən təxminən 100 mm aşağıda saxlayaraq, kontur rəsmdə göstərildiyi kimi eyni markalı keyfiyyətli yağla doldurun. Bütün klapanlar kor plitələrlə bağlanmalıdır; yağ sızması qəti qadağandır.

2.5 Təsirin Qeydiyyatçısı Tələbləri

Zərbə qeydləri ilə təchiz edilmiş transformatorlar üçün sürətlənmənin g qiyməti qeyd edilməlidir: ən böyük şaquli qiymət 4 q-dan, digər istiqamətlər isə 3 q-dan çox olmamalıdır. Qeyd vərəqi hər iki tərəf tərəfindən imzalandıqdan və yoxlanıldıqdan sonra istifadəçinin arxivində saxlanılır.













3.1 Saytın hazırlanması

Nəqliyyat vasitəsi yerləşdirmə platformasına çatmazdan əvvəl yerin daşıma qabiliyyəti qiymətləndirilməlidir. Boşaltma zamanı həddindən artıq əyilmənin qarşısını almaq üçün müvafiq tədbirlər görülməlidir.

3.2 Boşaltma üçün qaldırma

Qaldırıcı kəndir bütün bədən üçün nəzərdə tutulmuş qaldırıcı qapaqlara bağlanmalıdır; çən qapaqlarına bağlamaq qəti qadağandır. Qaldırma bucağı 30 dərəcədən çox olarsa, təhlükəsizliyi təmin etmək üçün qaldırıcı şüa istifadə edilməlidir. Əllə işləmə ilə boşaldılırsa, hər bir domkratın dibinin bərabər güc almasını təmin edərək, çəndəki domkrat lövhələrindən istifadə edin, sonra sinxron şəkildə qaldırın.

3.3 Yerləşdirmə

Əsas gövdənin üfüqi hərəkət sürəti, hər bir enmə hündürlüyü 30 mm-dən az və ya ona bərabər olmaqla ciddi şəkildə nəzarət edilməlidir. Transformatorun üst birləşdirici borusu üçün 1,5% gradient tələbi var; yerləşdirmə zamanı qoruyucu tərəfdə heç bir parıltı tələb olunmur.

Təkərlə təchiz edilmiş transformatorlar üçün, vint dəliklərinin çənin altındakı sabit plitələrin dəlikləri ilə üst-üstə düşdüyünü yoxlayın. Quraşdırmadan əvvəl təkərlər arasındakı məsafəni relslər arasındakı məsafə ilə yoxlayın, sonra əyləc cihazını tamamlayın.













4.1 Əsas gövdə və aksessuarların yoxlanılması

Gəldikdən sonra quraşdırma şirkəti və istifadəçi dərhal əsas gövdə və aksesuarları yoxlayır:

• Spesifikasiyanın yoxlanılması:Ad lövhəsinin spesifikasiyalarını, növü və miqdarını satınalma tələblərinə uyğun yoxlayın.
• Fiziki vəziyyət:Yük maşını və transformator arasında zədə, deformasiya, çatlama və ya yerdəyişmə olub olmadığını yoxlayın.
• Aksesuar miqdarı:Termometrlər, kollar və digər komponentlər daxil olmaqla, paketləri və aksesuarları köçürmə siyahısına və qablaşdırma siyahısına uyğun olaraq yoxlayın.
• Ehtiyat hissələri:Ehtiyat hissələri və aksesuar avadanlığını müqavilə tələblərinə uyğun yoxlayın.

Hər hansı zədə və ya anormallıqlar-saytdakı fotoşəkillərlə ətraflı şəkildə qeyd edilməlidir. Səbəblərin təhlili və vaxtında həll edilməsi üçün dərhal istehsalçıya və nəqliyyat şirkətinə şəkillər, qüsur siyahıları və qeyd nüsxələrini təqdim edin.

4.2 İzolyasiya yağının qəbulu

Xarici materialın qarışmasını yoxlamaq üçün çatdıqdan sonra izolyasiya yağının vizual yoxlanılması. Test nəticələri cavab verməlidir:

• Qırılma gərginliyi: 40kV/2,5 mm-dən çox və ya ona bərabərdir
• Su tərkibi: 20ppm-dən az və ya ona bərabərdir

Müxtəlif markalı transformator yağları ayrıca saxlanmalı və saxlanmalıdır.















5.1 Azot-Dolu Məhsul Anbarı

Azotla dolu məhsullar üçün{0}}azot təzyiqinin tələblərə cavab verdiyini dərhal yoxlayın (Normal temperaturda 10kPa-dan çox və ya ona bərabər). 15 gündən çox saxlanılırsa, yağ doldurulması tələb olunur. Çən bazasındakı qalıq yağ 40kV/2,5 mm-dən çox və ya ona bərabər olan qırılma gərginliyinə cavab verməlidir və suyun tərkibi 20 ppm-dən az və ya ona bərabər olmalıdır.

Azotla{0}}doldurulmuş saxlama zamanı çən təzyiqi və azot əlavələrinin qeydləri ilə gündə ən azı iki dəfə yoxlamalar aparılmalıdır. Təzyiq sürətlə aşağı düşərsə, sızma olub olmadığını yoxlayın və nəmin daxil olmasının qarşısını almaq üçün dərhal həll edin.

5.2 Yağ-Doldurulmuş Məhsul Anbarı

Yağla doldurulmuş məhsullar üçün{0}}gələndə yağ nümunələri götürün və sınaqdan keçirin. Performans cavab verməlidir: qırılma gərginliyi 40kV/2,5 mm-dən çox və ya ona bərabərdir. Yağ nümunəsi uğursuz olarsa, nəmin daxil olub olmadığını müəyyənləşdirin və istehsalçı ilə əlaqə saxlayın.

5.3 Komponent Saxlama

• Çıxarılan hissələr (konservator, radiator, soyuducu):Yağışdan, tozdan və çirklənmədən qoruyun. Saxlama yerləri möhkəm və ətraf yerdən təxminən 100 mm hündürlükdə olmalıdır; Pasın qarşısını almaq üçün dibi təxminən 200 mm qaldırılmalıdır.
• Buşinqlər və aksesuarlar (ölçü alətləri, relelər, terminal qutuları, idarəetmə şkafları,-yük kran dəyişdirici mexanizmlər, kabellər, möhürlər və s.):Quru, havalandırılan otaqlarda saxlayın.

5.4 Rütubətin təyini

Aşağıdakı şərtlər yerinə yetirildikdə (yağlandıqdan sonra sınaqdan keçirilir) transformator nəmli hesab olunur:

• İzolyasiya müqavimətinin dəyəri zavod məlumatlarının 70%-dən çox və ya ona bərabərdir
• Nüvənin-torpaqdan-izolyasiya müqaviməti ≠0
• Azotda nəmlik 100ppm-dən az və ya ona bərabərdir
• Yağda nəmlik 20ppm-dən az və ya ona bərabərdir

Bu tələblər yerinə yetirilmədikdə, transformator quraşdırılmamalı və istismar edilməməlidir. Rəhbərlik üçün istehsalçı ilə əlaqə saxlayın.















6.1 Quraşdırmadan əvvəl-yoxlamalar

• Aksesuarların tam və yaxşı vəziyyətdə olduğunu yoxlayın. Quraşdırmadan əvvəl{1}}testlərə aşağıdakılar daxildir: yağ-kağız kondensator kollarının dielektrik yayılma əmsalı, kollu cərəyan transformatorlarının polaritesi və nisbəti, qaz relesinin yoxlanılması və tənzimlənməsi, temperatur tənzimləyicisinin yoxlanılması və tənzimlənməsi.
• Yağ doldurma, boşaltma və filtrləmə avadanlıqlarını hazırlayın. Transformator yağının kifayət qədər miqdarını və keyfiyyətini yoxlayın.
• Quraşdırma cihazlarını hazırlayın: vakuum yağ filtri (yağlama maşını), yağ çəni, yağ boruları, kran və digər alətlər.

6.2 Tələb olunan avadanlıq və alətlər

S/N	Avadanlıq Adı	Spesifikasiya və Təsvir
1	Yağ test avadanlığı	Yağa davamlılıq gərginliyi, suyun tərkibi, tgδ və s.
2	Qaldırıcı cihaz (slinqlər daxil olmaqla)	Ümumi montaj rəsminə görə tutum
3	Vakuum yağ filtri (yağlama maşını)	Transformator yağı doldurmaq üçün
4	Boru kəmərləri və boru birləşmələri	Hər rəsm üçün klapan ölçülərinə uyğun birləşmələr/flanşlar
5	Yağ saxlama çəni	Təxminən 1,1 × transformator yağı kütləsi
6	Nərdivanlar	25 m və 3 m
7	Neylon ip	Kolları, radiatorları, konservatoru qaldırmaq üçün
8	Qaldıran qapaqlar	Radiatorlar, konservatorlar və s.
9	Ümumi alətlər	Boltlar, vintlər və əl alətləri
10	Meqametr (2500V)	İzolyasiya müqavimətini ölçmək üçün
11	İşıqlandırma qurğusu	Tankın daxili yoxlaması üçün
12	Su{0}}keçirməyən parça	Havadan qorunma
13	Yanğınsöndürən	Yanğın təhlükəsizliyi üçün

6.3 Əsas qaldırıcı yoxlama üçün ekoloji tələblər

• Rütubət<65%: exposure time of active parts ≤16h
• Rütubət 65%–75%: aktiv hissələrin məruz qalma müddəti 12 saatdan az və ya ona bərabərdir
• Ətraf mühitin temperaturu 5 dərəcədən çox və ya ona bərabərdir; bədən istiliyi ətraf mühitdən 5-10 dərəcə yuxarı olmalıdır
• Ətraf mühitin temperaturu varsa<0°C, raise active parts temperature above 10°C by hot oil circulation in advance
• Rütubət 75%-dən çox və ya ona bərabərdir: əsas qaldırıcı yoxlama və ya azot drenajı aparılmamalıdır















7.1 Qapağın qaldırılmasına hazırlıq

Əgər müqavilədə çən qapağının qaldırılmasına ehtiyac yoxdursa, bu əməliyyat həyata keçirilmir. Bununla belə, transformator daşınma zamanı zərbə və ya gözlənilməz qəzalarla üzləşibsə, nüvənin qaldırılmasından asılı olmayaraq yoxlama aparılmalıdır.

Qaldırma çəninin qapağını yoxlamadan əvvəl:

• Hazırlıq təlimatlarına uyğun olaraq bütün iş rejimlərini və tələbləri yerinə yetirin
• Korpus və yağ çəni arasındakı mexaniki əlaqələri gevşetin və ya çıxarın
• Təlimat kitabçasına uyğun olaraq{0}}yük kran dəyişdiricisini sökün

7.2 Qaldırma proseduru

Yağ çəninin kənarının birləşmə cıvatalarını sökün. Montaj cizgilərinə uyğun olaraq, qaldırıcı qapağın sıxma qurğusuna asmaq üçün uyğun sapanı seçin. Ağırlıq mərkəzinin eyni şaquli xəttlə hizalanması üçün qarmaq mövqeyini tənzimləmək üçün fasilələrlə sınaq qaldırma həyata keçirin. Uğurlu sınaqdan sonra yağ çənini qaldırın və təmizlənmiş dayaqların üzərinə qoyun.

7.3 Daxili Təftiş Yoxlama Siyahısı

• Ümumi vəziyyət:Bədəndə hər hansı yerdəyişmə və ya ciddi təhrif olub-olmaması
• Üst sarğı yastığı:Hər hansı bir hərəkət olub olmadığını yoxlayın
• Qurğuşun tellər:Açıq qaynaqların və ya qırılmaların olub olmadığını yoxlayın; qurğuşun tel izolyasiyasının yaxşı vəziyyətdə qaldığını yoxlayın
• Boltları və vintləri sıxın:Hər hansı bir boşalma olub olmadığını yoxlayın
• Standart bağlayıcılar:Hər hansı bir boşalma olub olmadığını yoxlayın
• Yağ çəni və gövdə daxili:Heç bir maneə və ya suya icazə verilmir
• Kran dəyişdirici əlaqə:Tel birləşmələri ilə əlaqəni yoxlayın; düzgün sıxılmasını təmin edin
• Əsas torpaqlama:Nüvənin bir nöqtədə torpaqlandığını və izolyasiyanın yaxşı vəziyyətdə olduğunu yoxlayın

7.4 Daxili Təftiş zamanı alətə nəzarət

Müfəttişlərin istifadə etdiyi bütün alətlər şəxsiyyət vəsiqəsinin qeydiyyatından keçməlidir. İşçilərin ciblərində metal əşyaların olmasına icazə verilmir. Toz və zibilin tanka daxil olması qəti qadağandır. Tamamlandıqdan sonra əməliyyat işçiləri içəridə heç bir zibil qalmadığını təsdiq etməli və bütün alətlər qeydiyyatdan keçməlidir.

7.5 Tankın yenidən yığılması

Alt çəndən qalıq yağı təmizləyin və heç bir alət və ya zibil qalmadığını yoxlayın. Sızdırmazlıq contasının bütöv və düzgün quraşdırıldığını yoxlayın. Yağ çəninin qaldırılması sabit olmalıdır; endirmə sürəti tellərə və transformator gövdəsinə dəyməmək üçün yumşaq olmalıdır. Yağ çəni contaya yaxınlaşdıqda, boltun hizalanmasını istiqamətləndirmək üçün çubuqlardan istifadə edin. Contanın yerləşdirilməsini yoxladıqdan sonra, bütün boltları daxil edin və bərabər möhkəmliyə nail olmaq üçün mərhələlərlə diaqonal olaraq bərkidin.













8.1 Ümumi Quraşdırma Müddəaları

Quraşdırılacaq bütün komponentləri (boltlar, qoz-fındıq, yuyucular daxil olmaqla) sayın. Aksesuarları diqqətlə yoxlayın, təmizləyin və birgə borulardakı maneələri, kirləri və tozu təmizləyin.

Quraşdırma işarələri olan hissələr (yüksək{0}}gərginlik, orta{1}}gərginlik, aşağı{2}}gərginlik kolları, postamentlər, təzyiq buraxma cihazları) tankın nisbi mövqeyinə və bucağına diqqət yetirərək yenidən quraşdırma təlimatlarına əməl etməlidir.

110kV və daha yüksək gərginlik üçün qurğuşun məftil izolyasiyasının maili ucları kolun gərginlikli paylaşma topunun-ağzına yığılmalıdır.

Konservator birləşmə borularını yığarkən, qaz rölesi tərəfdən başlayın. Boltları bütün hissələr yığılana qədər natamam bərkidin, sonra qaz rölesi tərəfdən bərkitməyə başlayın.

Termometr postamentləri 2/3 transformator yağı ilə doldurulmalıdır.

Hava boşaltma tıxacları olan komponentlər üçün (LV kolları, qaz releləri, yağ qoruyucuları, radiatorlar və s.) yığılmış havanı buraxmaq üçün yağ vurulduqdan sonra yuxarı hava boşaltma tıxacını açın; yağ daşana qədər bağlamayın.

Sızdırmazlıq contalarını yerləşdirməzdən əvvəl metal səthləri təmiz saxlayın. Sızdırmazlıq səthləri düzgün oturdulmuş möhürləyici conta ilə-yağlanmalıdır. Boltları diaqonal olaraq vahid gərginliklə bərkidin.

8.2 Kolun quraşdırılması

Əsas mülahizələr:

• Kran yeri kolun qaldırılmasını və quraşdırılmasını asanlaşdırmalıdır
• Neylon ipdən və ya qoruyucu qolu olan tel ipdən istifadə edin; qablaşdırma qabları və ya digər əşyalarla toqquşmanın qarşısını almaq
• Vtulka qutudan çıxarıldıqdan sonra yağ sızmasını yoxlayın; yağ sayğacındakı yağ səviyyəsinin normal olduğunu yoxlayın
• Quraşdırmadan əvvəl flanşın səthini və iç hissəsini təmiz ağ parça ilə təmizləyin
• Kolun maili bucağı postamentin maili bucağına uyğun olmalıdır

110kV və yuxarı kondensator kolunun quraşdırılması üçün:

• Qaldırmadan əvvəl üst terminal blokunu və qapaqları çıxarın
• Kol montaj kürsüsünə yerləşdirildikdən sonra qurğuşun telin konus ucunun gərginlik paylaşma topuna- sıxıldığını təsdiqləmək üçün çənin divarındakı deliklərdən keçin.
• Daxili aparıcı telin heç bir bükülmə və əyilmə olmadan düz olduğundan əmin olun
• İzolyasiya zədələnməsinin və ya taxta klipin-çıxarılmasının qarşısını almaq üçün qurğuşun teli düzəldərkən ölü qaldırmadan çəkinin.

8.3 Soyutma avadanlığının quraşdırılması

Kəpənək klapanları nəqliyyatın möhürləyici lövhələrini sökərkən sönmüş vəziyyətdə olmalıdır. Soyuducular təzyiq altında sızma olub-olmaması yoxlanılıb və-əvvəlki{2}}işdən əvvəl yağ yuyulub. Daxili təmizliyi yoxlamaq üçün nəqliyyat möhürləyici lövhəni açın; əlavə yağın-yuyulmasına ehtiyac olub-olmadığını müəyyən edin. Soyuducu hissələrin nömrələrinə və quraşdırma işarələrinə uyğun olaraq quraşdırın. Qaldırarkən, soyuducunu dik vəziyyətdə saxlayın və yerinə köçürün, sonra tank birləşdirən borularla yığın.

8.4 Təzyiq tənzimləyici klapanın quraşdırılması

Nəqliyyat möhürləyici lövhələri və quraşdırma çuxurlarının qapaqlarını çıxarın. Heç bir ləkə qalmayana qədər daxili divarları ağ parça ilə silin. Flanş üzərinə quraşdırmaq; yaxşı sızdırmazlıq və etibarlı quraşdırma tələb olunur. Qapaqla təchiz olunarsa, yağ çıxışı açıq yerə yönəldilməlidir. Yağ-yönləndirici borusu ilə təchiz olunarsa, onu müvafiq qaydada quraşdırın.

8.5 Qaz relesinin quraşdırılması

Görünüşün yaxşı vəziyyətdə olduğunu yoxlayın və etibarlılıq üçün siqnal kontaktını və sürüşmə kontaktını yoxlayın. Nəqliyyat möhürləyici lövhələri çıxarın və quraşdırma flanşını təmizləyin. Daşıma zamanı şamandıra qabını bağlayan pambıq ipi çıxarın. Qaz relesini yağ çəni ilə yağ qoruyucusu arasında quraşdırın, cihazdakı oxun istiqamətinə (ox yağ qoruyucuya işarə edir). Bütün kol dayaqları üçün boruları quraşdırın ki, bütün daxili qaz qaz relesinə birləşdirici boruya yığılsın.

Qeyd:Transformatorun üst qapağı qazın toplanması və həyəcan siqnalının işə salınmasını asanlaşdırmaq üçün qaz relesinin axını istiqaməti üzrə 1,0%-1,5% mailliyə malik olmalıdır.

8.6 Konservatorun və Nəm Absorberin (Nəmləndiricinin) quraşdırılması

Konservator mötərizəsini qaldırın və boltlar ilə tankın rulmanına bərkidin. Konservatoru mötərizədə quraşdırın. Boru kəmərlərini birləşdirin və qaz relesini konservatorun altındakı kəpənək klapanına quraşdırın. Qaz çıxışı, yağ girişi və neft çıxışı boru kəmərlərini alt uclarında dayandırıcı klapanlarla quraşdırın. Nəm uducu birləşdirici boru quraşdırın, sonra havalandırmanı alt ucuna quraşdırın. Saxlama və daşınma üçün sızdırmazlıq contasını çıxarmaq lazımdır. Yağ möhürləmə qutusunu transformator yağı ilə doldurun ki, yağ səviyyəsi bloklayıcı hava halqasına batırsın.

8.7 Termometrin quraşdırılması

Termometr tutacağı konservatorun yaxınlığındakı yağ çəninin qapağında yerləşir. Termometr quraşdırmadan əvvəl tutucuya az miqdarda transformator yağı doldurun. Termometri tutucuya yumşaq bir şəkildə vidalayın. Təzyiq ölçən termometrlər üçün lazımsız boruları nimçə kimi sarın və çənin divarına bərkidin.

8.8 Aktivdir{1}}Kran Dəyişdirici Quraşdırmanı Yükləyin

Yağ çənini quraşdırdıqdan sonra selektor açarının yağ kamerasını yenidən yoxlayın və təmizləyin, sonra yağ emiş borusunu quraşdırın. Kran dəyişdiricisini xüsusi asma lövhəsi ilə qaldırın, orta flanşı və dayaq flanşını yenidən birləşdirin və yaxşı sızdırmazlığı təmin edin. Selektor açarını ehtiyatla yağ kamerasına yerləşdirin, muftanı hizalamaq və düzgün yerləşdirməni təmin etmək üçün izolyasiya oxunu yumşaq şəkildə fırladın. Mövqe göstəricisini və kilidləmə lövhəsini quraşdırın, sonra açar qapağının lövhəsini yenidən yığın. Simmetriyanı yoxlamaq üçün müsbət və tərs dəyişikliyi əl ilə, sonra isə motorla idarə edin. Kran göstəricisi və motor cihazı göstəricisinin uyğunluğuna əmin olmaq üçün hər bir kran mövqeyini yoxlayın.

















9.1 Yağın keyfiyyətinə dair tələblər

Sahədə emal iş yükünü minimuma endirmək üçün -transformator yağı zavodda təmizlənməlidir. Uzun{2}}məsafə daşıma və ya uzun müddətli saxlama üçün yağ barabanlarından istifadə edilməlidir. Yağlamadan əvvəl yağ analizi testi aparılmalıdır. Vakuum inyeksiya üçün yağ aşağıdakı standartlara cavab verməlidir:

Parametr	Tələb
Qırılma gərginliyi	70kV/2,5 mm-dən böyük və ya ona bərabərdir
Su tərkibi	8 mq/l-dən az və ya ona bərabərdir
Qaz tərkibi	0,8%-dən az və ya bərabər (həcm üzrə)
Dielektrik itki əmsalı tanδ (90 dərəcə)	0,5%-dən az və ya bərabər
Hissəciklərin sayı (5μm–100μm)	≤1000 particles/100mL; no particles >100μm

Qeyd:330kV–750kV transformatorlar üçün suyun miqdarı 10mq/l-dən çox olmamalıdır; 110(66)kV üçün suyun miqdarı 20mq/L-dən çox olmamalıdır; 220kV üçün suyun miqdarı 15mq/l-dən çox olmamalıdır.

9.2 Vakuumla Doldurma Proseduru

Vakuum doldurmadan əvvəl bütün avadanlıqların torpaqlama nöqtələri və birləşdirici borular etibarlı şəkildə torpaqlanmalıdır. Yağ aşağı yağ klapanından vurulmalıdır. Qalıq təzyiq 20Pa-dan az və ya ona bərabər olan vakuum nasosu doldurma prosesi boyunca davam etdirilməlidir. Yağın temperaturu bədən istiliyindən yüksək olmalıdır; filtrdən yağ çıxış temperaturu 55-65 dərəcə olmalıdır. Doldurma sürəti 100L/dəq-dən çox olmamalıdır. Bütün proses ərzində vakuum filtrinin giriş və çıxış boruları açıq hava şəraitində- dəyişdirilməməlidir.

9.3 Vakuumda saxlama və yağ səviyyəsi

Yağ səviyyəsi çəndən 100-200 mm aşağıda olduqda doldurmağı dayandırın. Vakuumu qoruyun: 110kV transformatorlar üçün vakuumu ən azı 2 saat saxlayın; 220kV transformatorlar üçün, ən azı 4 saat.

9.4 Göndərmə-Doldurma Havasının Çıxarılması

Yağ doldurulduqdan sonra, sıxılmış havanı buraxmaq üçün{0}}soyuducular, kollar, qaz releləri, konservatorlar və radiatorlardakı tıxacları açın. Yağ daşana qədər hava boşaltma tıxaclarını bağlamayın. Məcburi yağ dövriyyəsi transformatorları üçün bütün soyutma cihazlarını işə salın və qalıq havanı tamamilə çıxarmaq üçün ən azı 4 saat dövriyyəyə buraxın.

9.5 İsti yağ dövranı

330kV və yuxarı transformatorlar üçün vakuum doldurulduqdan sonra isti yağ dövriyyəsi məcburidir. İsti yağ dövriyyəsi prosesində yüksək-vakuum filtrindən istifadə edilir, yağın çıxış temperaturu 50 dərəcədən aşağı və ya 80 dərəcədən yuxarı deyil; tankın daxili temperaturu 40 dərəcədən aşağı olmamalıdır. Sirkulyasiya müddəti: 220–330kV transformatorlar 24 saatdan az olmayaraq; 500kV transformatorlar 48 saatdan az olmayaraq. Faktiki dövriyyə müddəti bütün yağ həcminin ən azı iki dəfə dövr etməsinə imkan verməlidir.

9.6 Yağ səviyyəsinin tənzimlənməsi

Doldurduqdan sonra müntəzəm olaraq yağ səviyyəsinin göstəricisini yoxlayın. Yağ səviyyəsi ətraf mühitin temperaturuna uyğun olan konservatorun üzərindəki işarələrə uyğun olmalıdır. 1–doldurduqdan sonra 2 saat sonra yağ səviyyəsini yenidən yoxlayın. Yağ hündürlüyü əhəmiyyətli dərəcədə azalıbsa, onu uyğun temperatur xəttinə gətirmək üçün yağ əlavə edin.

9.7 Statik çökmə

Doldurulduqdan sonra, yağın tam çökməsi və asılı çirkləri və qabarcıqları çıxarmaq üçün transformator statik çökmə müddətindən keçməlidir. 110kV transformatorlar üçün statik çökmə müddəti 24 saatdan çox və ya ona bərabərdir; 220kV transformatorlar üçün, 48 saatdan çox və ya ona bərabər.













Transformator yağı yanan mayedir. Quraşdırma yerində siqaret çəkmək və açıq alov çəkmək qəti qadağandır. Qaz qaynağı və ya elektrik qaynağı tələb olunarsa, yanğının qarşısının alınması tədbirlərinə ciddi riayət edilməlidir. Quraşdırılmadan əvvəl yanğından mühafizə vasitələri təyin olunmuş işçi heyəti ilə qurulmalıdır. Transformator yağına batırılmış kağız vərəqlər və pambıq parça tullantı yağı ilə yığılmalı və quraşdırıldıqdan sonra bərabər şəkildə utilizasiya edilməlidir.

Əlavə təhlükəsizlik tədbirləri:

• Quraşdırmadan əvvəl baş komandir-və təhlükəsizlik texnikası üzrə direktor bütün quraşdırıcıları əməyin mühafizəsi ilə bağlı iclaslara çağırmalı, təhlükəsizlik təhsili verməli və təhlükəsizlik qaydalarını bəyan etməlidir.
• Aidiyyəti olmayan işçilər quraşdırma sahəsinə daxil olmamalıdırlar
• Yuxarı və aşağı ötürülən alətlər və materiallar bağlanmalıdır; atmağa icazə verilmir
• Hündürlükdə düşməyə meylli hissələri quraşdırarkən və ya çıxararkən iki nəfər birlikdə işləməlidir
• Səyyar işıqlandırmadan istifadə edərkən, 220V lampaları yağ çəninə qəbul etməməli və zəif izolyasiya edilmiş keçiricilərlə müvəqqəti elektrik verilməməlidir.













11.1 İstifadədən əvvəl-yoxlamalar

Transformator sınaqdan istifadəyə verilməzdən əvvəl hərtərəfli yoxlama aparılmalıdır:

• Əsas korpus və aksessuarlar tam yığılıb və yaxşı vəziyyətdədir; faza mövqeləri və işarələri düzgündür
• Yağ çəni və bütün hissələri silinib, yağ sızması yoxdur
• Konservator və kol yağ səviyyəsinin göstəriciləri aydın və dəqiqdir, ölçmə xətası daxilində fərqlər
• Soyutma cihazları normal işləyir; yağ nasosları və fanatlar düzgün işləyir; idarəetmə sxemləri düzgün işləyir
• Qaz rölesi düzgün istiqamətdə quraşdırılmışdır; yağ səviyyəsi normaldır; qaz tam cekilib
• Alloxroic silisium gel ilə doldurulmuş nəm uducu; yağ qabı uyğun səviyyədə şəffaf yağa malikdir
• Kran dəyişdirici çevik işləyir; dəqiq hədəf göstəricisi; üç-fazalı kran mövqeləri eynidir
• Əsas torpaqlama qapaqları, yağ çəninin torpaqlanması, kolun torpaqlanması və torpaq qoruyucusu tam və etibarlı şəkildə torpaqlanmışdır
• Qısa qapanma və torpaqlama-qısaqapanma-qövsünün yük terminalları yoxdur-

Mərhələli yoxlama:Transformator fazası və sarğı birləşmə qrupu enerji verilməzdən əvvəl paralel işləmə tələblərinə cavab verməlidir.

11.2 Elektrik sınaqları

İstifadəyə verilməzdən əvvəl bütün elektrik sınaqları GB 50150-2016 üzrə aparılmalıdır. Məcburi test tapşırıqlarına aşağıdakılar daxildir:

yox.	Test elementi
1	İzolyasiya yağ testi və ya SF6 qaz testi
2	Sargıların kollarla birlikdə DC müqavimətinin ölçülməsi
3	Bütün kranlarda gərginlik nisbətini yoxlayın
4	Üç-fazalı əlaqə qrupunun yoxlanılması və polarite yoxlanışı (tək-faza)
5	Əsas və sıxacların izolyasiya müqavimətinin ölçülməsi
6	Qeyri-çini kol testləri
7	-Yükləmə kranını-dəyişdiricinin yoxlanılması və sınaqdan keçirin
8	İzolyasiya müqaviməti, udma nisbəti və ya kollarla sarımların polarizasiya indeksinin ölçülməsi
9	Dielektrik itki əmsalı (tanδ) və kollarla sarımların tutumunun ölçülməsi
10	Sarımın deformasiyası testi
11	AC, kollarla sarımların gərginlik sınağına davamlıdır
12	Qismən boşalmanın ölçülməsi ilə uzun-müddətli induksiya edilmiş AC müqavimət gərginliyi testi
13	Nominal gərginlikdə təsir bağlama testi
14	Faza yoxlaması
15	Səs-küyün ölçülməsi

66 kV və yuxarı transformatorlar üçün yağın həll olunmuş qaz xromatoqrafik analizi üç dəfə aparılmalıdır: yağ doldurulduqdan və çökdükdən sonra, dayanıqlılıq və qismən boşalma sınaqlarından 24 saat sonra və zərbə bağlandıqdan və nominal gərginlikdə işlədikdən sonra 24 saat. Yeni transformator yağında ümumi karbohidrogen miqdarı 20μL/L-dən, H₂ 10μL/L-dən və C₂H₂ 0.1μL/L-dən çox olmamalıdır.

11.3 Zərbənin Bağlanması Testi

Transformator 5 dəfə -yüksüz tam-gərginlikli zərbə ilə bağlanmalıdır. İlk enerji verildikdən sonra müddət 10 dəqiqədən az olmamalıdır. Maqnitləşmə cərəyanı qoruyucu qurğunun səhv işləməsinə səbəb olmamalıdır. Neytral-nöqtə-torpaqlanmış sistemlər üçün neytral nöqtə zərbə ilə bağlanma zamanı torpaqlanmalıdır.

11.4 Sınaq əməliyyatı

Zərbənin müvəffəqiyyətlə bağlanmasından sonra transformator sınaq istismarına verilməlidir, bir qayda olaraq, 24 fasiləsiz saat ərzində sistemdən mümkün olan maksimum yüklə işləyir. Heç bir anormallıq olmadan 24 saatlıq uğurlu əməliyyatdan sonra sınaq müddəti başa çatmış hesab olunur və transformator rəsmi olaraq istismara verilə bilər.

11.5 Təhvil veriləcək sənədlər

Qəbul başa çatdıqdan sonra aşağıdakı sənədlər təhvil verilir:

• Quraşdırma texniki qeydləri, əsas yoxlama qeydləri, qurutma qeydləri, keyfiyyət yoxlama hesabatları və elektrik təhvil-təslimi-test hesabatları
• Tikinti cizgiləri və dizayn dəyişiklikləri sənədləri
• İstehsalçının məhsul təlimatı, sınaq qeydləri, uyğunluq sertifikatı və quraşdırma təsvirləri
• Ehtiyat hissələrinin, aksesuarların, xüsusi alətlərin və sınaq alətlərinin siyahıları









Bu təlimat yarımstansiyalarda və sənaye müəssisələrində böyük güc transformatorlarına diqqət yetirir. Paylayıcı şəbəkələrdə və xarici mühitlərdə tez-tez rast gəlinən digər transformator konfiqurasiyaları üçün aşağıdakı müvafiq sənədlərə müraciət edin.

• Yarımstansiya transformatorunun quraşdırılması və istismarı təlimatı
• Dirəkə quraşdırılmış transformatorun quraşdırılması və istismarı təlimatı
• Yastıqla quraşdırılmış transformatorun quraşdırılması və istismarı təlimatı
• Quru tip transformatorun quraşdırılması və istismarı təlimatı
• Kompakt yarımstansiyanın quraşdırılması və istismarı üzrə təlimat













Düzgün quraşdırma və istismara vermə güc transformatorlarının təhlükəsiz və etibarlı uzun müddətli-işləməsi üçün çox vacibdir. Bu təlimat istehsalçının tələblərini müvafiq milli standartlarla birləşdirir. İşə cəlb olunan bütün işçilər burada təsvir olunan prosedurlara ciddi şəkildə riayət etməli, quraşdırma prosesi boyunca hərtərəfli sənədləri saxlamalı və hər hansı qeyri-müəyyənlik yarandıqda istehsalçı ilə məsləhətləşməlidir.
