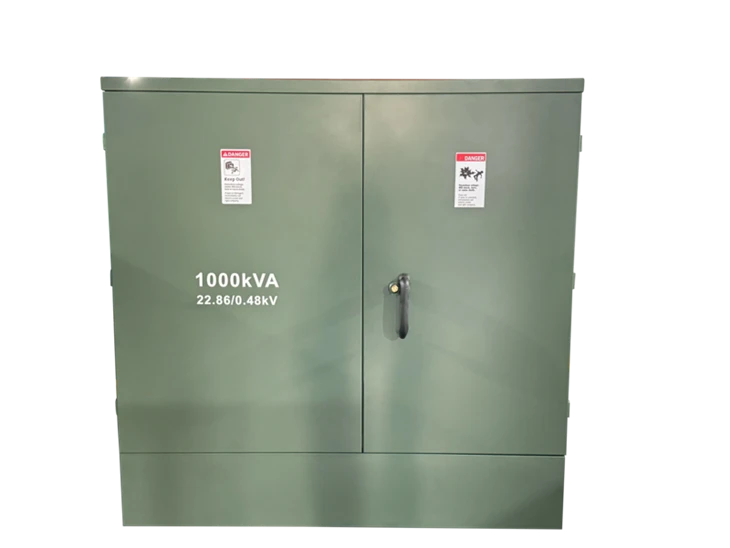

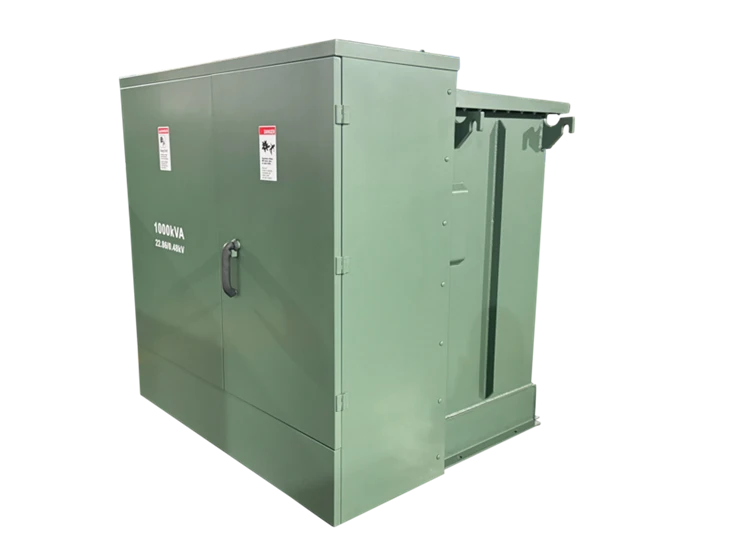

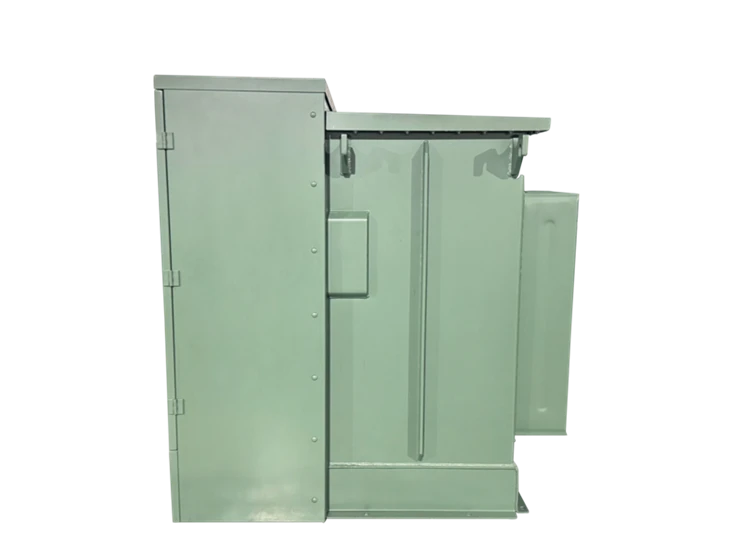

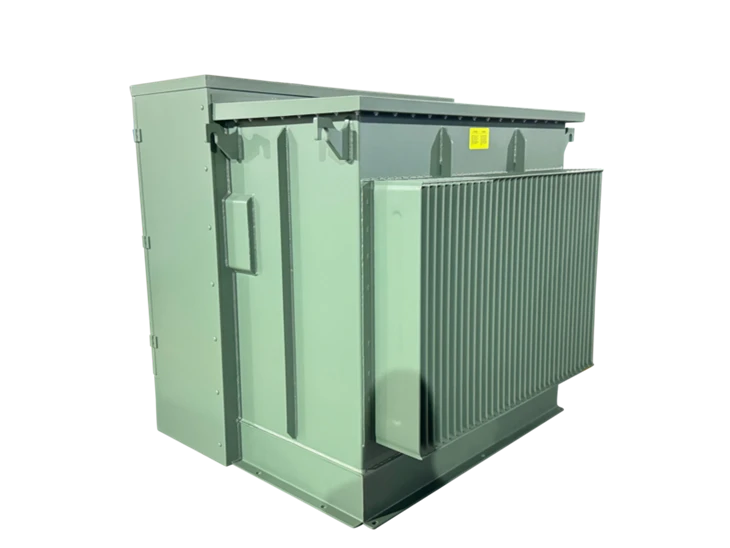

1000 kVA Yaşayış üçün Yastıqlı Transformator-22.86/0.48 Kv|ABŞ 2024

01 Ümumi

1.1 Layihə haqqında məlumat

1000 kVA yastıqlı transformator 2024-cü ildə Amerikaya gətirilib. Transformatorun nominal gücü ONAN soyutma ilə 1000 kVA-dır. İlkin gərginlik ±2*2,5% tıqqıltı diapazonu (NLTC) ilə 22,86GrdY/13,2kV-dir, ikincil gərginlik 0,48/0,277kV-dir, onlar YNyn0 vektor qrupunu əmələ gətirirlər və bu, loop feed və ölü ön transformatordur.

Bu üç fazalı yastıqla quraşdırılmış transformatorun yüksək gərginlikli terminalları-dirsək kabel tıxaclarını və ya tam izolyasiya edilmiş dirsək gərginliyi qoruyucularını birləşdirmək üçün nəzərdə tutulmuşdur. Bu dizayn izolyasiya materialının içərisindəki canlı hissələri tamamilə möhürləyir və tam izolyasiya edilmiş bir quruluş yaradır. Terminal səthi -keçirici deyil (yer potensialında) olaraq personalın təhlükəsizliyini təmin edir. Fövqəladə hallarda kabel fişini transformatorun tam yükü altında-isti şəkildə dəyişdirmək olar, beləliklə, lazım olduqda yük açarı kimi xidmət edir.

Əlavə olaraq, sistem vəziyyətinə nəzarət etmək və ya nasazlıqları tapmaq üçün əməliyyat tələblərinə əsaslanaraq,{0}}canlı xətt göstəriciləri və ya nasazlıq göstəriciləri kabel fişlərində quraşdırıla bilər. Transformatorun yüksək{2}}yüksək gərginlikli ön kamera divarında, yüksək-gərginlik kolunun yaxınlığında, isteğe bağlı dayağı-izolyasiya edilmiş kol bağlayıcılarından kənarlaşdırmaq üçün divara quraşdırılmış qurğu qaynaqlanır. Enerji verilərkən kabel ştepseli çıxarıldıqda, əməliyyat təhlükəsizliyini və sistemin sabitliyini təmin etmək üçün onu dərhal dayağın-bağlayıcı birləşdiricisinə daxil etmək olar.

1.2 Texniki spesifikasiya

1000 KVA transformatorun spesifikasiyası növü və məlumat vərəqi

1.3 Rəsmlər

1000 KVA pad quraşdırılmış transformator diaqramının rəsmi və ölçüsü.

02 ped quraşdırılmış transformator aksesuarları

2.1 Bay-O-Net Sigorta

Transformator gündəlik iş şəraitinə yaxşı uyğun gələn əsas həddindən artıq cərəyandan qorunma təmin edən əsas tərəfdə Bay-O-Net xaricetmə qoruyucusundan istifadə edir. O, öz imkanları daxilində tipik nasazlıqları aradan qaldırır və lazım olduqda sahənin sadə dəyişdirilməsinə imkan verir. Daxili cərəyanı məhdudlaşdıran qoruyucu ilə-birlikdə işləyərək, o, normal və orta dərəcədə yüksək nasazlıq səviyyələri altında etibarlı işləməyi təmin edən koordinasiyalı qoruma qurğusu təşkil edir.

2.2 Cari həddi qoruyucu



Bölmə-O-Net qoruyucunun kəsilmə diapazonunu aşan yüksək-enerjili əsas nasazlıqları idarə etmək üçün-daxili cərəyan həddi qoruyucu quraşdırılmışdır. O, tez cavab verir, nasazlıq cərəyanını məhdudlaşdırır və sarımlarda istilik gərginliyini azaldır. Çıxarma qoruyucusu ilə ardıcıl olaraq işləyərək, CL qoruyucu ikinci qoruyucu təbəqə təmin edir, sistemin təhlükəsizliyini və uzun müddətli davamlılığı qoruyarkən transformatorun ciddi nasazlıqlara tab gətirməsini təmin edir.

2.3 25 kV Dirsək bəndi

Transformator 25 kV-luq dirsək{1}}tipli gərginlik qoruyucusu ilə təchiz olunub. İlkin xəttdə görünə biləcək ildırım dalğalarından və keçid keçidlərindən davamlı qorunma təmin edir. Aparıcı izolyasiya sistemini təhlükəsiz hədlər daxilində saxlamağa kömək edir, tipik paylama mühitlərində stabil işləməyi dəstəkləyir və ölü{4}}ön pad- quraşdırılmış avadanlıqdan gözlənilən ümumi etibarlılığı qoruyur.

03 Test

04 Qablaşdırma və Göndərmə

05 Sayt və Xülasə

Nəticə olaraq, bizim üç{0}}fazalı pad-quraşdırılmış transformatorlarımız etibarlı və səmərəli enerji paylama həllərinin önündə dayanır. Qabaqcıl texnologiya və üstün sənətkarlıq ilə dizayn edilmiş bu transformatorlar müxtəlif tətbiqlər üçün bənzərsiz performans və təhlükəsizlik təklif edir. İstər kommersiya, istər sənaye, istərsə də kommunal ehtiyaclar üçün transformatorlarımız sabit elektrik enerjisinin çatdırılmasını təmin edir, əməliyyat səmərəliliyini artırır və davamlılığı təşviq edir. Gələcəyinizi səmərəli şəkildə gücləndirmək üçün keyfiyyət və innovasiyaya sadiqliyimizə etibar edin. Üç{6}}fazalı pad-quraşdırılmış transformatorlarımızın enerji həlləri ehtiyaclarınızı necə qarşılaya biləcəyi haqqında ətraflı öyrənmək üçün bu gün bizimlə əlaqə saxlayın!
