1250 kVA Yastıqlı Transformator-12,47/0,6 kV|ABŞ 2025

01 Ümumi

1.1 Layihənin təsviri

1250 kVA üçfazalı yastıqlı transformator 2025-ci ildə Amerikaya gətirilib. Transformatorun nominal gücü kNAN soyutma ilə 1250 kVA-dır. İlkin gərginlik ±2*2,5% tıqqıltı diapazonu (NLTC) ilə 12,47GrdY/7,2 kV-dir, ikincil gərginlik 0,6Y/0,347 kV-dir, onlar YNyn0 vektor qrupunu təşkil ediblər.

Bu Pad-Monte Transformator, ekoloji cəhətdən təmiz təhlükəsizlik, ildırımdan qorunma və yığcam intellekt-bir sistemə inteqrasiya edən müasir smart şəbəkələr üçün xüsusi olaraq hazırlanmış yüksək performanslı enerji paylayıcı avadanlıqdır. Şəhər şəbəkələri, sənaye parkları, ticarət mərkəzləri və bərpa olunan enerji elektrik stansiyaları da daxil olmaqla kritik enerji tətbiqləri üçün idealdır.

Enerji paylama sistemlərinin əsas komponenti kimi bu məhsul ultra{0}}yüksək parlama nöqtəsi, müstəsna ətraf mühitə uyğunluğu və uzun xidmət müddəti ilə ənənəvi mineral yağın məhdudiyyətlərini dəf edərək, yüksək performanslı FR3 təbii efir izolyasiya yağından istifadə edir. Quraşdırılmış{4}}ildırım mühafizəçiləri ilə təchiz edilmiş o, ildırım vurmalarını və keçid həddindən artıq gərginliklərini effektiv şəkildə boğaraq, şəbəkə üçün 24/7 mühafizəni təmin edir. Tam qapalı çən dizaynı partlamaya davamlı, rütubətə{9}}davamlı və korroziyaya qarşı{10}}xassələrə malikdir, hətta tayfunlar, güclü yağışlar və qum fırtınaları kimi sərt şəraitdə belə -40 dərəcədən +50 dərəcəyə qədər olan ekstremal mühitlərdə stabil işləməyə qadirdir.

Bundan əlavə, bu məhsul yağın temperaturu, yükləmə şəraiti, qismən boşalmalar və digər kritik parametrlər haqqında real vaxt datasını toplayan isteğe bağlı onlayn monitorinq sistemləri ilə ağıllı təkmilləşdirmələri dəstəkləyir. IoT texnologiyası vasitəsilə o, səmərəli, aşağı{2}}karbon və yüksək etibarlı smart paylama şəbəkələrinin inkişafına töhfə verərək, uzaqdan monitorinq və nasazlıqların proqnozlaşdırılmasına imkan verir.

1.2 Texniki spesifikasiya

1250 kVA yastıqlı transformatorun spesifikasiyası növü və məlumat vərəqi

1.3 Rəsmlər

1250 kVA yastıq quraşdırılmış transformator diaqramının rəsmi və ölçüsü.

02 İstehsalat

2.1 Əsas

Bu yastıq{0}}qoşulmuş transformator üç əsas əsas hissədən (faza sarğıları üçün) və iki əlavə geriyə boyunduruqdan ibarət təkmil üç-fazalı beş-əzalı nüvə quruluşuna malikdir. Bu dizayn aşağıdakı əsas üstünlükləri təklif edir:

• Optimallaşdırılmış Maqnit Balans:Beş{0}}əza konfiqurasiyası üç-faza axını üçün müstəqil aşağı{1}}istəksizlik yollarını təmin edərək, sıfır ardıcıllıq axını itkilərini-azaldır.

• Təkmilləşdirilmiş Aşırı Yük Tutumu:Köməkçi boyunduruqlar qəfil balanssız yükləri paylamağa kömək edir.

• Səs-küyə və Vibrasiyaya Nəzarət:Simmetrik axın paylanması iş səs-küyünü 55 dB-dən az və ya ona bərabər təmin edir (IEEE C57.12.90 ilə uyğundur).

2.2 Sarma

Bu 1250kVA 12,47/0,6 kV yastiqciq-quraşdırılmış transformator alüminium-sarılmış yüksək gərginlikli (HV) sarımları və alüminium folqa-aşağı{7}}gərginlikli (LV) sarımları olan laylı dolama quruluşuna malikdir. HV tərəfi həm elektrik gücü, həm də istilik performansını təmin edən izolyasiya edilmiş keçiriciləri olan laylı alüminium məftil sarımlarından istifadə edir. LV tərəfi yığcam tikinti, yüksək qısa dövrə müqaviməti və optimallaşdırılmış eksenel istilik yayılması üçün davamlı sarılmış alüminium folqadan istifadə edir. Dizayn etibarlı izolyasiyanı, mexaniki möhkəmliyi və azaldılmış çəki/xərcləri tarazlaşdırır, açıq platformaya quraşdırılmış transformatorların yığcam və səmərəli tələblərinə cavab verir.

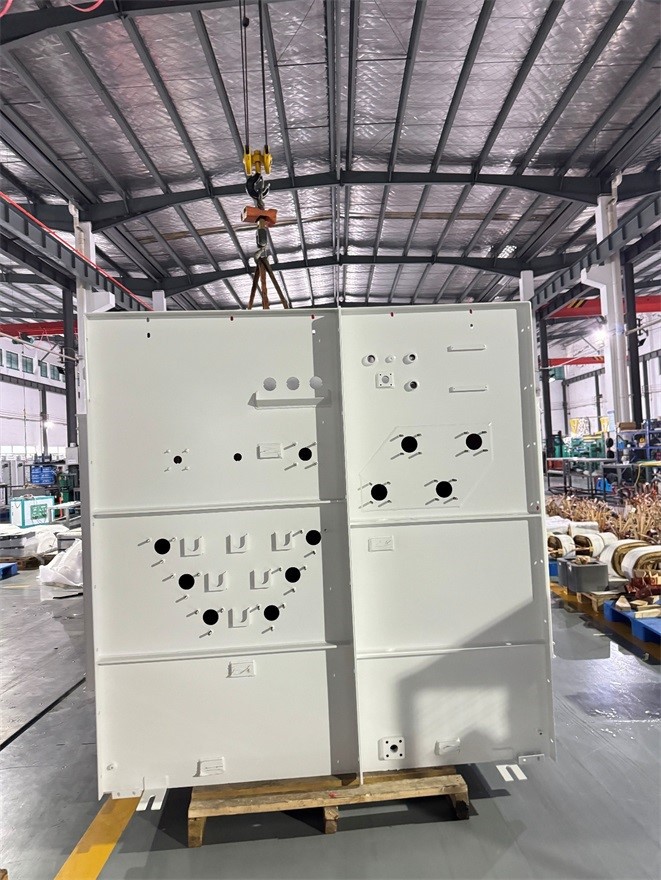

2.3 Tank

Tank yüksək möhkəmlikli yumşaq poladın qaynaqlanması- yolu ilə formalaşır. Tankın gövdəsi pasdan təmizlənmək üçün qum püskürtülür və daha sonra açıq havada uzun müddətli korroziyaya davamlı-məqsəd üçün-korroziyaya qarşı boya ilə örtülür. Mexanik gücü artırmaq üçün tankın divarında möhkəmləndirici qabırğalar nəzərdə tutulmuşdur və istilik yayılması sahəsi optimallaşdırılmışdır. İlkin tikişlər sızdırmaz birləşmələri təmin etmək üçün avtomatik sualtı qövs qaynağı və ya CO₂ qazdan qoruyucu vasitələrdən istifadə edir{6}}.

2.4 Yekun iclas

1. Sarma Montajı:Üç sarımını əsas sütuna daxil edin

2. Əsas Assambleya:Silikon polad laminasiyaları qat-qat yığın

3. Qısqacın quraşdırılması:Üst/aşağı sıxacları yüksək möhkəmlikli-boltlarla bərkidin

4. Qurğuşun bağlantısı:Təzyiq tənzimləyici açarına və yüksək və aşağı gərginlikli kolların aparıcılarına qoşulmuş kabellər

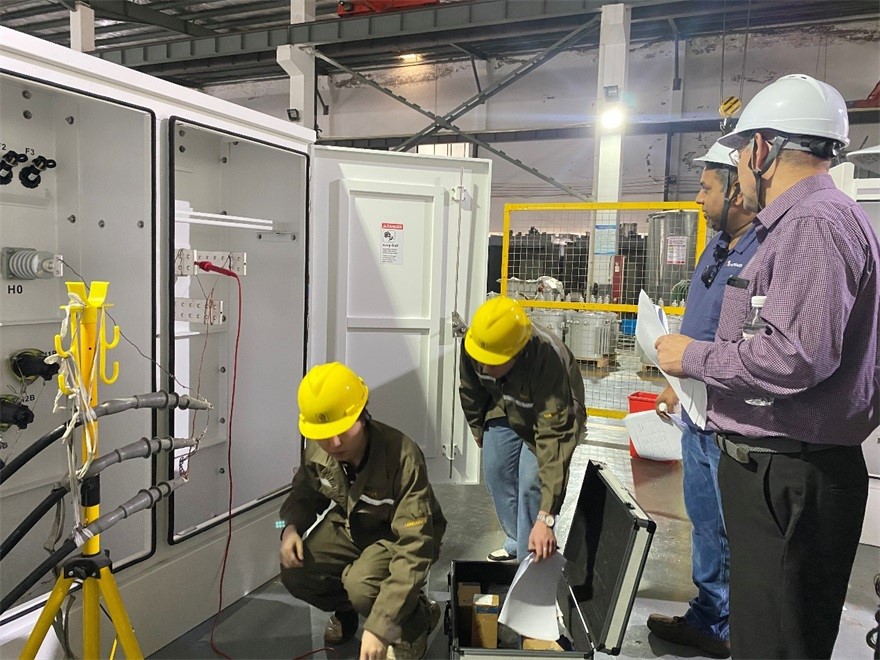

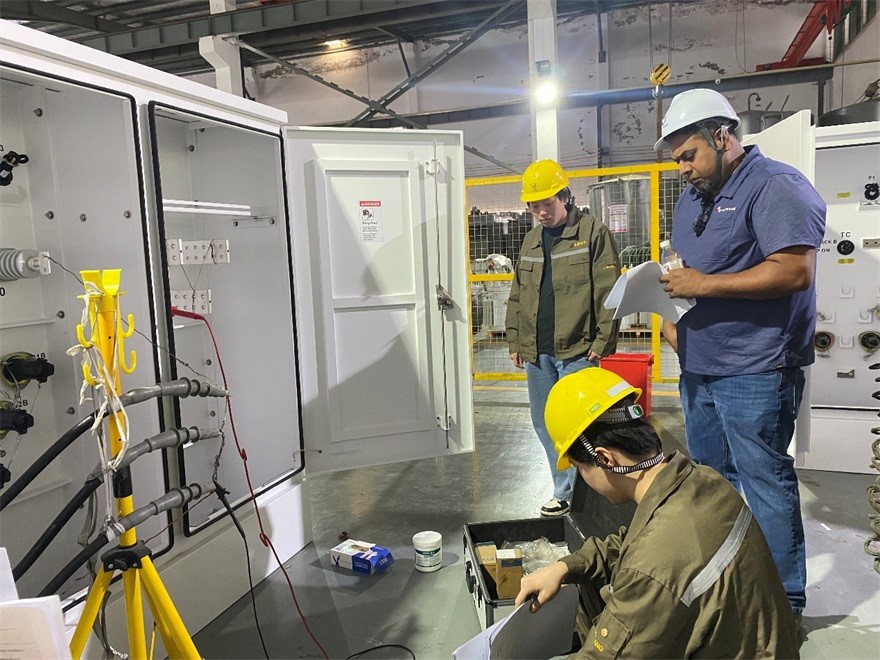

03 Test

04 Qablaşdırma və Göndərmə

05 Sayt və Xülasə

Yastiqciqlara quraşdırılmış{0}}transformatorlarımız günəş fermaları, şəhər şəbəkələri və sənaye tətbiqləri üçün ideal olan yığcam dizayn, yüksək səmərəlilik və möhkəm dayanıqlıqla etibarlı enerji paylanması təmin edir.

• Möhkəm Performans: sərt mühitlər üçün möhürlənmiş tank

• Ağıllı Monitorinq: Real vaxtda yükləmə/temperatur izləmə üçün-istəyə bağlı IoT sensorları

• Qlobal Dəstək: Çevik fərdiləşdirmə ilə standartlaşdırılmış istehsal

Təhlükəsiz və davamlı enerji həllərinə sadiqik – texniki xüsusiyyətlər və ya layihə dəstəyi üçün bizimlə əlaqə saxlayın!
