50 Kva Transformator Dirəyi-13.8/0.12*0.24 KV|ABŞ 2025

01 Ümumi

1.1 Layihənin təsviri

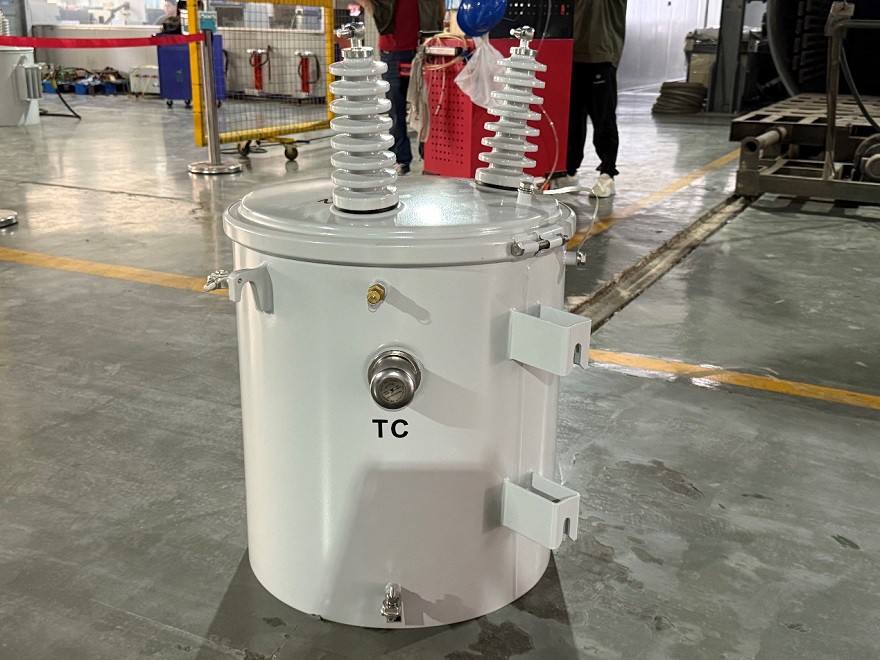

50 kVA birfazalı{1}}qütblü-quraşdırılmış transformator 13,8 kV əsas və 120/240 V ikinciliyə malikdir. Yerüstü paylayıcı transformatorlar üçün IEEE C57.12.20 üçün nəzərdə tutulmuşdur. O, Şimali Amerikada 13,8 kV üçfazalı, üç-məftil paylayıcı şəbəkələr üçün uyğundur. Transformator, mineral yağ izolyasiyası ilə ONAN təbii yağ soyutma xüsusiyyətinə malikdir. Effektivliyə və məkanın optimallaşdırılmasına diqqət yetirərək, Scotech həm alüminium, həm də mis sarğıdan istifadə edir. Qütblük subtractive, vektor qrupu isə Ii0-dır, paylama şəbəkəsində düzgün faza ardıcıllığını təmin edir. Performans göstəricilərinə 0,14 kVt yüksüz itki, 0,527 kVt yük itkisi, 0,667 kVt ümumi itki və 98,97% tam yük effektivliyi daxildir. Tipik paylayıcı transformator diapazonlarında empedans 2,86% təşkil edir. Bundan əlavə, transformator şəbəkədəki gərginlik dəyişkənliklərini tənzimləmək üçün 14, 400 V-dan 12, 540 V-a qədər yüksək gərginliyi tənzimləməyə imkan verən-yüksüz kran dəyişdiricisi (NLTC) ilə təchiz edilmişdir.

1.2 Texniki spesifikasiya

50kVA tək fazalı dirəyə quraşdırılmış transformatorun spesifikasiyası və məlumat vərəqi

1.3 Rəsmlər

50kVA tək fazalı yastıq quraşdırılmış transformator diaqramının təsviri və ölçüsü.

02 İstehsalat

2.1 Əsas

Taxıl yönümlü silikon poladdan-istifadə edərək, yara nüvəsi axın yolunda təhrifi minimuma endirməklə əla maqnit performansı təmin edir. Dizayn maqnit doymasının qarşısını alır, yük dəyişiklikləri altında sabit işləməyi təmin edir. Ənənəvi yığılmış nüvələrlə müqayisədə, yara quruluşu-yük itkisini və yüksüz cərəyanı-azaldır, eyni zamanda vibrasiya və səs-küyü azaldır. Bu üstünlüklər yara nüvəsini paylama sistemlərində yüksək enerji-səmərəli və etibarlı edir.

2.2 Sarma

Yüksək gərginlikli sarğı, 99,9% saflıqda, emaye izolyasiya edilmiş, 100% IACS-dən az olmayan keçiriciliyi təmin edən elektrolitik mis məftilli konsentrik konstruksiyanı qəbul edir. İstilik izolyasiyası 105 dərəcəyə qədər davam edir. LV sarğı burulğan cərəyanı itkilərini minimuma endirən, güclü mexaniki bütövlüyü təmin edən və kommunal paylama tələblərinə cavab verən alüminium folqa istifadə edir.



2.3 Tank

Transformator çəni, RAL7035 rəngində səth örtüyü ilə yumşaq poladdan hazırlanmış möhürlənmiş silindrik konstruksiyadır. Bütövlüyünü təmin etmək üçün yoxlama və ya texniki deşiklər olmadan nəzərdə tutulmuşdur. Giriş üçün çıxarıla bilən qübbəli örtük istifadə olunur. Montaj mötərizələri minimum qalınlığı 3,4 mm olan poladdan hazırlanır. Uçlar bükülür və tankın gövdəsinə qaynaqlanır. Bu, strukturu güclü və davamlı edir.



2.4 Yekun iclas

1. Sarma Quraşdırması:HV/LV sarımlarını laminatlanmış nüvəyə sürüşdürün, düzgün hizalanmasını və izolyasiyanın bütövlüyünü təmin edin.
2. Elektrik Əlaqələri:Dolama aparatlarını kran dəyişdiricisinə, kollara və digər komponentlərə birləşdirin, sonra birləşmələri bərkidin və izolyasiya edin.
3. Əsas-Coil Qurutma:Nəm çıxarmaq üçün yığılmış aktiv hissəni (əsas + sarımlar) vakuumla qızdırmaq üçün quruducu sobaya qoyun.
4. Tankın quraşdırılması:Qurudulmuş aktiv hissəni tanka qaldırın, etibarlı şəkildə yerləşdirin və çən divarlarından lazımi izolyasiyanı təmin edin.
5. Aksesuarların quraşdırılması:Kolları, təzyiq relyef klapanını və digər aksesuarları quraşdırın, sonra sızma olub olmadığını yoxlayın.
6. Yağın Doldurulması və Çözülməsi:Vakuum{0}}izolyator yağı ilə doldurun, qazı təmizləyin və yağ səviyyəsini və dielektrik gücünü yoxlamadan əvvəl çökməsinə icazə verin.





03 Test

Test Standartı və Rutin Test

IEEE C57.12.20-2017: 500 kVA və daha kiçik yerüstü tipli paylayıcı transformatorlar üçün IEEE standartı; Yüksək Gərginlik, 34500 V və Aşağı; Aşağı Gərginlik, 7970/13 800YV və Aşağı
IEEE C57.12.90-2021: Mayeyə batırılmış paylama, güc və tənzimləyici transformatorlar üçün IEEE Standart Test Kodu
CSA C802.1-13 (R2022): Maye ilə doldurulmuş paylayıcı transformatorlar üçün minimum səmərəlilik dəyərləri


1. Müqavimət Ölçmələri
2. Nisbət Testləri
3. Polarite Testi
4. Yük itkisi və yük cərəyanı yoxdur
5. Yük itkiləri və empedans gərginliyi
6. Tətbiqi Gərginlik Testi
7. İnduksiya edilmiş gərginliyə tab gətirmə testi
8. İzolyasiya müqavimətinin ölçülməsi
9. Mayeyə batırılmış transformatorlar üçün təzyiqlə sızma testi
10. Yağın Dielektrik Testi


Test Nəticələri

04 Qablaşdırma və Göndərmə

05 Sayt və Xülasə

50 kVA təkfazalı{1}}qütblü-quraşdırılmış transformator Şimali Amerika hava paylayıcı şəbəkələri üçün işləyir. ONAN yağının soyudulmasından istifadə edir və səmərəli işləyir. Nüvə sarılmış silikon poladdan hazırlanmışdır. Sargılarda yaxşı mis və alüminium istifadə olunur. Bu, sabit gərginlik, aşağı itkilər və səssiz əməliyyat verir. Gərginliyin tənzimlənməsi üçün-yüksüz kran dəyişdiricisi var. Tank güclü və möhürlənmişdir. Evlər və bizneslər üçün yaxşı işləyir. Scotech hər bir transformatoru diqqətlə düzəldir. Hər bir bölmə beynəlxalq standartlara cavab verir.
