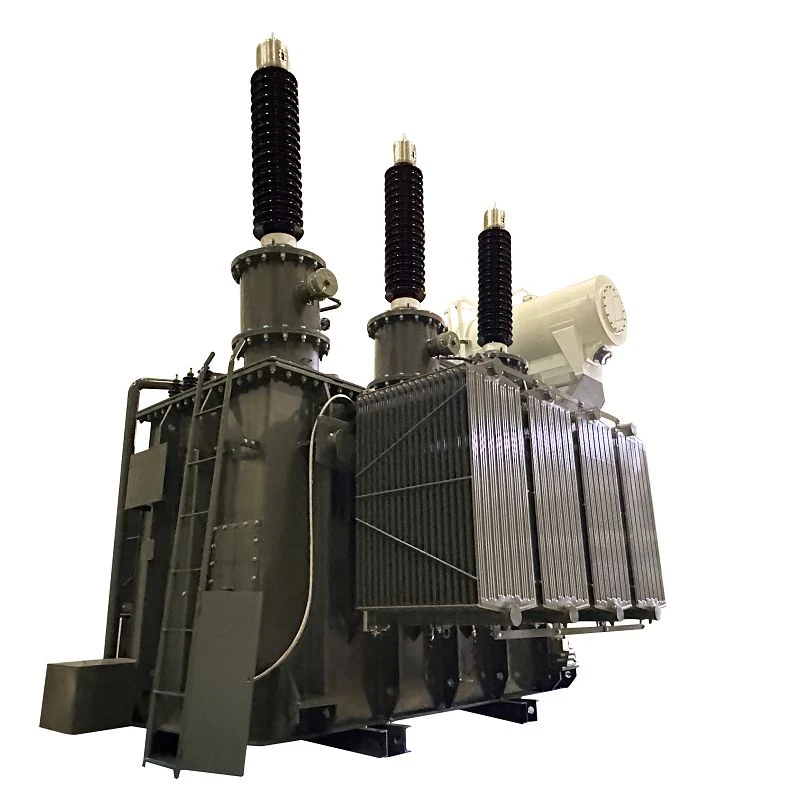

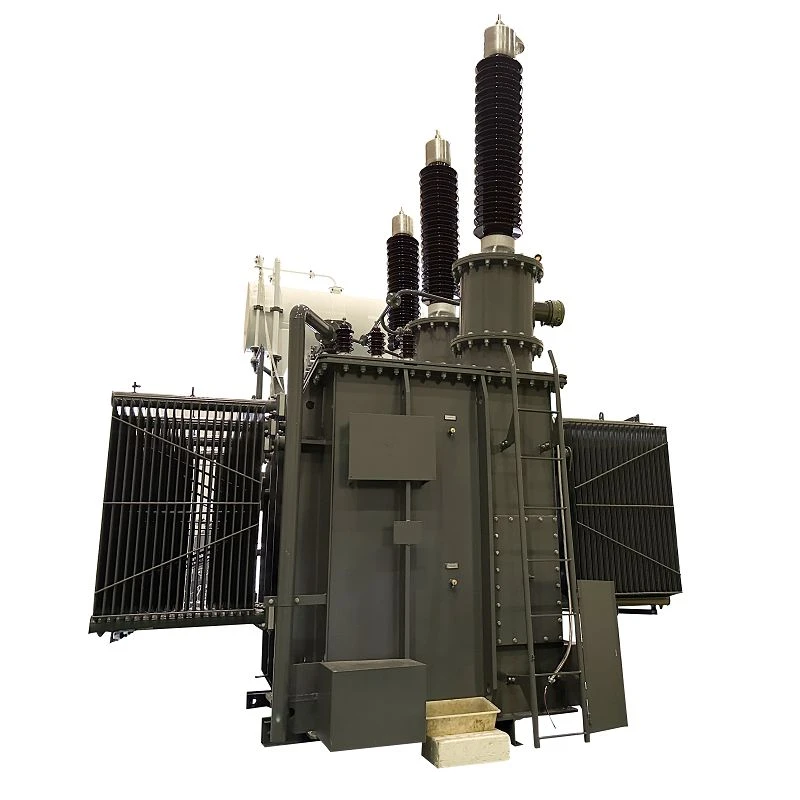

5.05 MVA Dəmiryolu Transformatorları-132/2*1.22+2.36 KV|Cənubi Afrika 2025

01 Ümumi

1.1 Layihənin təsviri

5050 kVA dartma transformatoru 2025-ci ildə Cənubi Afrikaya təhvil verilib. Transformatorun nominal gücü ONAN soyutma ilə 5050 kVA-dır. İlkin gərginlik ±2*2,5% tıqqıltı diapazonu (NLTC) ilə 132 kV, ikincil gərginlik 2*1.22+2.36 kV-dir, Y/d+15 dərəcə /d-15 dərəcə /d vektor qrupu təşkil etdilər.

50Hz tezliyində işləyən transformatorun ilkin gərginliyi 132kV və ikincil gərginliyi 2×1,22kV (dartma üçün) üstəgəl 2,36kV/100kVA üçüncü sarğı (köməkçi transformatorlar üçün) var. Mis sarımlar (HV üçün davamlı disk, LV üçün spiral) 30 dəqiqəlik 2x, 1 dəqiqəlik 3x və 10 saniyəlik 3.5x həddindən artıq yüklənmələrə (4.25x yükdə açılma) tab gətirərək güclü mexaniki möhkəmlik təklif edir.

Cənubi Afrika mühitinə (0-1800 m hündürlük, -10 dərəcə ilə +55 dərəcə temperatur, 10%-90% rütubət, ağır çirklənmə) uyğunlaşdırılmış transformator 6 mm-dən çox və ya ona bərabər olan polad lövhədən (16 mm qalınlığında baza) və qoruyucu boya ilə sinklənmiş radiatorlara, uzunmüddətli korroziyaya davamlılığı təmin edən davamlı çənə malikdir.

Kapsul qoruyucusu, nəm uducu və monitorinq cihazları ilə təchiz edilmiş, optimal izolyasiyanı saxlayır (LV/üçüncü sarımlar üçün LI60AC20kV).

Təhlükəsizliyə və işləkliyə hərtərəfli aksesuarlar dəsti vasitəsilə üstünlük verilir: yükdənkənar{0}}kran dəyişdiricisi (kilidlənə bilən işləmə ilə ±2×2,5%), siqnalizasiya və işə salma kontaktları olan qaz rölesi, həddindən artıq yüklənmə termal rölesi (temperatur kompensasiyası və 115 dərəcə açma parametri ilə), təzyiq relyef klapan və IP55-kəmərli terminal qutusu. Ciddi ölçü məhdudiyyətlərinə-uyğunluq, məsələn, yerdən 3950 mm hündürlükdə olan canlı hissələrin və 2,7 m-dən çox olmayan kolların hündürlüyü-sahədə qüsursuz quraşdırılmasını və mövcud yüksək gərginlikli şinlərlə uyğunluğunu təmin edir.

Bütün sarımlarda tam izolyasiya, nasazlıq cərəyanına qarşı müqavimət üçün optimallaşdırılmış mexaniki möhkəmlik və beynəlxalq keyfiyyət standartlarına riayət etməklə, bu dartma transformatoru dəmiryolunun dartma sistemlərində, sənaye obyektlərində və digər kritik infrastruktur layihələrində yüksək-etibarlı enerji təchizatı üçün idealdır və çətin mühitlərdə belə səmərəli, təhlükəsiz və ardıcıl performans təmin edir.

1.2 Texniki spesifikasiya

5050kVA dartma transformatorunun spesifikasiyası növü və məlumat vərəqi

1.3 Rəsmlər

5050 kVA dəmir yolu transformatorlarının diaqramı və ölçüsü.

02 İstehsalat

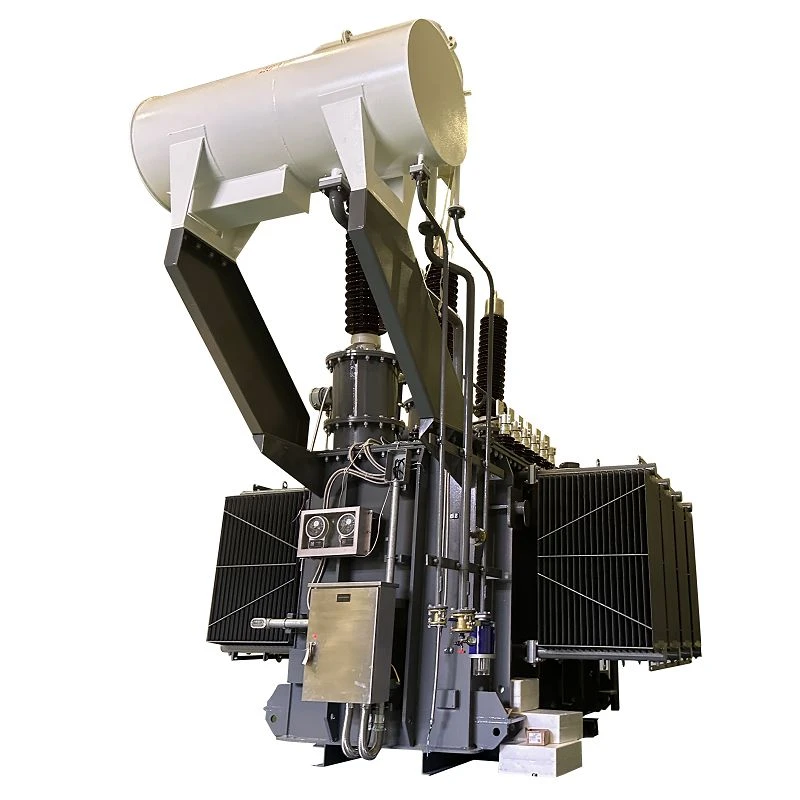

2.1 Yağ Konservatoru

Genişləndirici çən kimi də tanınan neft konservatoru, dartma transformatorunun əsas çəninin üstündə quraşdırılmış silindrik bir qabdır. Onun əsas funksiyası izolyasiya yağının istilik genişlənməsini və büzülməsini təmin etməkdir. İstismar zamanı yağ qızdırıldığında, o, genişlənir və konservatora axır; soyuduqca yağ səviyyəsi azalır. Bu sistem müsbət təzyiqi saxlayır və havanın əsas tanka daxil olmasının qarşısını alır. Konservator vizual monitorinq üçün yağ səviyyəsinin göstəricisi ilə təchiz olunub və boru kəməri vasitəsilə əsas çənə qoşulub. O, yağın üstündəki boşluğa daxil olan hər hansı havanı susuzlaşdırmaq üçün silikagel nəfəsləyicisini özündə birləşdirir və bununla da yağın dielektrik xüsusiyyətlərini qoruyur və nəmin daxil olmasının qarşısını alır.

2.2 İsti{1}}Dip Sinklənmiş Radiator

İsti daldırma sinklənmiş radiator-dəmir yolu transformatorları üçün kritik soyutma komponentidir. Üzgəc tipli konstruksiyalara çevrilmiş polad təbəqələrdən-konstruksiya edilmiş, möhkəm, yapışqan örtük yaratmaq üçün ərimiş sinkə batırılır. Bu sinklənmə sərt açıq mühitə, rütubətə və dəmir yolu tətbiqlərində rast gəlinən çirkləndiricilərə tab gətirmək üçün vacib olan müstəsna korroziya müqavimətini təmin edir. Radiatorlar optimal işləmə temperaturunu saxlayaraq transformatordan istilik itkisini səmərəli şəkildə aradan qaldırır. Onların davamlı sink örtüyü transformatorun etibarlılığına və işləkliyinə bilavasitə töhfə verməklə minimal texniki xidmətlə uzun xidmət müddətini təmin edir.

2.3 Marşal qutusu

Dəmir yolu transformatorlarının marşal qutusu qurğu üçün mərkəzləşdirilmiş naqillər qovşağı rolunu oynayır: o, çoxlu terminal bloklarını (siqnal/elektrik xəttinin birləşmələrini təşkil etmək üçün), qoruyucu komponentləri (açıcılar və rölelər kimi) və etiketlənmiş terminallardan ibarətdir. Bu yığcam korpus naqillərin idarə edilməsini asanlaşdırır, sazlama və texniki xidməti asanlaşdırır və dövrə əlaqələrini aydın şəkildə müəyyən edilmiş quraşdırmada səliqəli şəkildə birləşdirərək əməliyyat təhlükəsizliyini artırır.

2.4 Hava nəfəsi

Hava üfürücü dartma transformatorunun yağ qoruyucusu üzərində quraşdırılmış həyati bir aksesuardır. Onun əsas funksiyası "nəfəs alma" dövrü- zamanı izolyasiya yağının soyuması və büzülməsi zamanı havanın daxil olması zamanı nəmin transformatora daxil olmasının qarşısını almaqdır. Nəfəs alma cihazı, adətən, daxil olan havadan rütubəti udduğu üçün rəngini dəyişən (çox vaxt mavidən çəhrayıya) silikagel quruducu ilə doldurulmuş şəffaf qabdan ibarətdir. İnteqral yağ möhürü və ya tıxac sistemi bütün daxil olan havanın quruducudan keçməsini təmin edərək onu effektiv şəkildə qurudur. Bu proses izolyasiya yağını və bərk izolyasiyanı deqradasiyadan qoruyur və bununla da transformatorun müxtəlif ekoloji şəraitdə dielektrik gücünü və işləmə etibarlılığını qoruyur.

2.5 Nüvə üçün torpaqlama terminalı

Nüvə üçün torpaqlama terminalı transformator çənindəki möhkəm, korroziyaya-davamlı xarici qoşulma nöqtəsidir. Onun yeganə funksiyası transformatorun maqnit nüvəsi üçün daimi, aşağı empedanslı torpaq bağlantısı təmin etməkdir. Əsas laminasiyaları yerə bağlayaraq, o, daxili qövslərin qarşısını alaraq və əməliyyat təhlükəsizliyini təmin edərək, hər hansı statik yükləri və ya başıboş axınların yaratdığı təhlükəli potensialları təhlükəsiz şəkildə atır. Bu tək nöqtəli torpaqlama dəmir yolu sistemindəki dartma transformatorunun etibarlı və təhlükəsiz işləməsi üçün vacibdir.

2.6 Deaktiv{1}}Dövrə Kran Dəyişdiricisi

Dəmir yolu transformatorlarının sönük{0}}dövrə kran dəyişdiricisi boşaldılmış-işləmə komponentidir: o, çıxış gərginliyini dəqiq-tənzimləmək üçün dolama növbələrini (transformator enerjisiz olduqda) tənzimləyir və mexaniki mexanizmlə birləşdirilmiş üç-faza açarından ibarətdir. Enerji vermədən əvvəl, üç{6}}faza açarlarının sinxronlaşdırıldığını yoxlamaq vacibdir-, bu, bütün fazaların eyni kran mövqeyində oturduğunu təsdiqləmək üçün onların mövqe göstəricilərinin və ya mexaniki əlaqələrin yoxlanılmasını əhatə edir ki, bu da dolama balanssızlığının, yerli həddindən artıq yüklənmələrin və ya avadanlıqların zədələnməsinin qarşısını alır, gərginliyin dəqiq tənzimlənməsini və təhlükəsiz işləməsini təmin edir.

03 Test

Quraşdırılmış cərəyan transformatorlarının nisbətinin və polaritesinin yoxlanılması{0}}dartma transformatoru üçün (8 dərəcə yağ temperaturunda aparılır) onun quraşdırılmış cərəyan transformatorlarını hədəf alan müntəzəm sınaqdır. O, nominal əmsalların (məsələn, Faza A üçün 50/1, 50/5) A/B Fazası və müxtəlif növlər (LR-132, LRB-132) üzrə ölçülmüş nisbətlərə uyğun olduğunu yoxlayır, düzgün polariteləri təsdiqləyir ("- (düzgün)" işarəsi ilə), DC müqavimətlərini ölçür (məsələn, Faza A üçün 98Ω's'0. LR-132) və izolyasiya müqavimətlərinin 5GΩ-dən çox və ya ona bərabər olduğunu yoxlayır - cərəyan transformatorlarının parametr standartlarına cavab verməsini və dartma transformatoru üçün etibarlı cərəyan monitorinqini/mühafizəsini dəstəkləmək.

04 Sayt və Xülasə

Dəmir yolu tranzit sistemlərinin əsas enerji çevrilməsi komponenti kimi, dəmir yolu transformatorları lokomotivlərin və EMU-ların təhlükəsiz, səmərəli və dayanıqlı işləməsinin əsasını təşkil edir. Möhkəm dəmir yolu istismar şərtləri üçün hazırlanmışdır, o, güzəştsiz performans, aşağı itki və uzunmüddətli etibarlılıq- təmin edir. Biz qlobal dəmir yolu tranzitinin inkişaf edən ehtiyaclarına uyğun gələn dartma transformatoru həllərini uyğunlaşdırmaq üçün dizayn və istehsal texnologiyalarını təkmilləşdirməkdə davam edirik və bütün dünyada dəmir yolu hərəkətliliyinin hamar və davamlı səyahətini gücləndiririk.
